Achoimre ar an Airteagal:De réir mar a thagann córais taispeána tionsclaíocha chun cinn, is minic a bhíonn dúshlán praiticiúil ag innealtóirí: foinsí comhartha LVDS nua-aimseartha a nascadh le painéil TFT LCD atá fós ag brath ar chomhéadain TTL/RGB. Tá anLVDS chuig an mBord Tiontaithe Comhartha TTLóSKY-TDMSoláthraíonn droichead praiticiúil idir an dá theicneolaíocht taispeána seo, ag cabhrú le monaróirí trealaimh painéil LCD atá ann cheana féin a athúsáid agus iad ag laghdú costais athdhearaidh, am forbartha, agus castacht an chomhtháthaithe. Le dearadh PCB de ghrád tionsclaíoch, tarchur comhartha cobhsaí, tiomáint backlight LED comhtháite, VCOM inchoigeartaithe, agus tacaíocht saincheaptha, tá an cineál boird comhshó seo oiriúnach do HMIanna tionsclaíocha, trealamh leighis, córais leabaithe, trealamh iompair, agus iarratais taispeána eile.

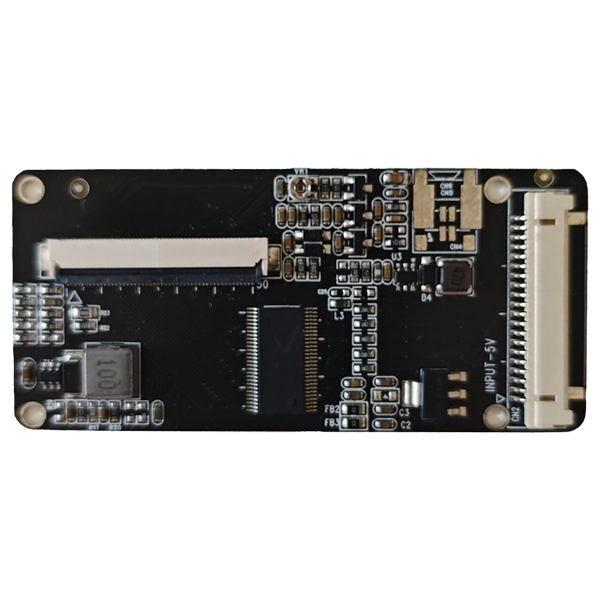

AnLVDS chuig an mBord Tiontaithe Comhartha TTLis ciorcad comhéadain taispeána é atá deartha chun comharthaí taispeána difreálach LVDS a thiontú ina gcomharthaí comhthreomhara TTL/RGB a theastaíonn ó phainéil TFT LCD comhoiriúnacha. Éiríonn an fheidhm seo thar a bheith tábhachtach nuair a sholáthraíonn ríomhaire tionsclaíoch, rialtóir leabaithe, nó foinse taispeána aschur LVDS agus úsáideann an painéal LCD roghnaithe comhéadan TTL/RGB.
In ionad painéal LCD atá oiriúnach ar shlí eile a athsholáthar nó córas rialaithe iomlán a athdhearadh, is féidir le hinnealtóirí bord comhshó a thabhairt isteach idir an fhoinse comhartha agus an taispeáint. Is féidir leis an gcur chuige seo a bheith thar a bheith luachmhar maidir le huasghrádú trealaimh oidhreachta, taispeántais thionsclaíocha saincheaptha, agus tionscadail inar gá fardal LCD atá ann cheana a úsáid.
Tá réiteach SKY-TDM deartha thart ar chomhtháthú taispeántais tionsclaíoch. Tacaíonn an chumraíocht chaighdeánach leIonchur LVDS 8-giotánagus aAschur TTL/RGB LCD 50-bioráin, le soláthar ionchuir 5V, tiománaí LED comhtháite, coigeartú VCOM, agus raon teocht oibriúcháin de-20°C go +70°C.
Ní bhíonn comhéadain taispeána idirmhalartaithe i gcónaí. Úsáideann LVDS agus TTL/RGB modhanna éagsúla chun sonraí íomhá a tharchur, rud a chiallaíonn nach féidir nasc díreach a dhéanamh go ginearálta nuair a úsáideann an fhoinse agus an painéal LCD ailtireachtaí comhéadain éagsúla.
Cruthaíonn sé seo roinnt dúshlán do mhonaróirí trealaimh OEM:
Tugann bord tiontaithe a ndearnadh innealtóireacht cheart air aghaidh ar an neamhréir comhéadain agus coinníonn sé an chuid eile den ailtireacht taispeána gan athrú. I gcás déantúsóirí atá ag uasghrádú trealaimh oidhreachta, féadann sé seo cosán níos éifeachtaí a sholáthar ná an córas taispeána iomlán a athdhearadh.
Tá sláine comharthaí ar cheann de na fachtóirí is tábhachtaí maidir le comhshó taispeáint. Cuidíonn ródú difreálach optamaithe le saobhadh comhartha a laghdú agus tacaíonn sé le tarchur cobhsaí íomhá idir an fhoinse LVDS agus ciorcadra comhshó.
Feidhmíonn trealamh tionsclaíoch go minic taobh le mótair, ag aistriú soláthairtí cumhachta, gléasanna cumarsáide, agus foinsí eile trasnaíochta leictreamaighnéadacha. Is féidir le leagan amach PCB deartha go cúramach agus ailtireacht chumhachta cabhrú le cur isteach gan iarraidh a laghdú agus cobhsaíocht an chórais iomlán a fheabhsú.
Soláthraíonn an bord comhéadan TTL/RGB 50-bioráin LCD do phainéil TFT comhoiriúnacha. Áirítear ar an gcomhéadan sonraí RGB, comharthaí sioncrónaithe, clog, comharthaí a bhaineann le cumhacht, VCOM, athshocrú, agus naisc rialaithe taispeána eile.
Cuidíonn tiománaí backlight LED comhtháite an ailtireacht taispeána iomlán a shimpliú. In ionad ciorcaid neamhspleácha iomadúla a fhoinsiú, is féidir le monaróirí trealaimh na feidhmeanna comhshó agus backlight a chomhtháthú i réiteach taispeána níos dlúithe.
Soláthraíonn coigeartú VCOM solúbthacht bhreise nuair a bhíonn an bord á mheaitseáil le painéil LCD éagsúla. Is féidir le hinnealtóirí an chumraíocht taispeána a mhionchoigeartú chun cabhrú le feidhmíocht íomhá oiriúnach a bhaint amach don phainéal roghnaithe.
Is minic go mbíonn nascóirí saincheaptha, sainmhínithe bioráin, fad cáblaí, láithreacha gléasta, cumraíochtaí firmware, nó paraiméadair ama LCD ag teastáil ó thionscadail chomhtháthaithe taispeána. Is féidir le monaróir bord comhshó atá in ann na heilimintí seo a oiriúnú obair chomhtháthaithe do chustaiméirí OEM a laghdú go suntasach.
Déanann an tábla seo a leanas achoimre ar chumraíocht tipiciúil an SKY-TDMLVDS chuig an mBord Tiontaithe Comhartha TTL. Féadfaidh sonraíochtaí iarbhír a bheith éagsúil de réir an phainéil LCD roghnaithe agus riachtanais saincheaptha tionscadail.
| Mír | Sonraíocht Ghinearálta |
|---|---|
| Comhéadan Ionchuir | LVDS, 8-giotán |
| Comhéadan Aschuir LCD | TTL/RGB, 50 bioráin |
| Voltas ionchuir | 5V |
| Tiománaí backlight | Tiománaí faoi stiúir comhtháite |
| Coigeartú VCOM | Tacaithe |
| Teocht Oibriúcháin | -20°C go +70°C |
| Dearadh Chustaim | Tacaithe |
| Ceanglóir LVDS tipiciúil | Comhéadan HRS DF14-20 / DF19-20 |
| Ceanglóir LCD | TTL FFC 50-bioráin |
I gcás tionscadal innealtóireachta, ba cheart sonraíocht an chomhéadain a sheiceáil i gcónaí i gcoinne na mbileog sonraí painéil LCD cruinn. Ní ráthaíonn comhaireamh bioráin amháin comhoiriúnacht toisc go bhféadfadh sainmhínithe comhartha, ceanglais voltais, uainiú, treoshuíomh agus tascanna cónascaire a bheith difriúil idir painéil.
Mar gheall ar an tsolúbthacht a bhaineann le comhshó LVDS-go-TTL tá an teicneolaíocht seo úsáideach thar raon de thionscadail taispeána tionsclaíocha agus leabaithe.
Mar shampla, d'fhéadfadh go mbeadh painéal TTL LCD 50-bioráin cruthaithe cheana féin ag monaróir trealaimh i meaisín seanbhunaithe. Más rud é go n-aschuireann an rialtóir athsholáthair LVDS seachas TTL/RGB, is féidir le bord tiontaithe droichead comhéadan a sholáthar gan a cheangal ar an monaróir an tionól taispeána iomlán a athsholáthar.
Ba chóir go dtosódh roghnú bord comhshó leis an bpainéal LCD seachas leis an gcineál cónascaire atá ag teastáil. Ba cheart d’innealtóirí an fhaisnéis iomlán ar chomhéadan an phainéil a bhailiú sula ndéantar ordú.
Seiceáil an soláthraíonn an fhoinse LVDS aon-chainéil nó dé-chainéil, an doimhneacht giotán, an t-am comhartha, na ceanglais voltais, agus cumraíocht an chónascaire. Tacaíonn réiteach caighdeánach SKY-TDM le hionchur LVDS 8-giotán aon-chainéil, agus is féidir dearaí saincheaptha a mheas le haghaidh riachtanais éagsúla.
Ní gá go gciallaíonn cónascaire TTL 50-bioráin go n-úsáideann gach LCD an pinout céanna. Ba cheart sonraí RGB, HSYNC, VSYNC, DE, DCLK, VCOM, cumhacht, backlight, agus comharthaí rialaithe a chur i gcomparáid go cúramach le sainmhíniú an bhoird chomhshó.
Ba cheart go mbeadh réiteach LCD, clog picteilín, uainiú cothrománach, uainiú ingearach, agus riachtanais sioncrónaithe ag teacht le cumraíocht an bhoird. D'fhéadfadh go mbeadh gá le coigeartuithe firmware nó crua-earraí do mhúnlaí éagsúla LCD.
Ba cheart suíomh cónascaire, fad cábla, toisí PCB, poill gléasta, agus spás suiteála atá ar fáil a mheas le linn na céime roghnaithe. Is féidir le PCB saincheaptha dlúth comhtháthú a shimpliú i dtrealamh le spás inmheánach teoranta.
Maidir le tionscadail thionsclaíocha, níl sa sampla tosaigh ach cuid amháin den chinneadh soláthair. Ba cheart do cheannaitheoirí tacaíocht innealtóireachta, cumais saincheaptha, rialú cáilíochta, tástáil samplach, cumas táirgthe, agus infhaighteacht táirgí fadtéarmacha a mheas freisin.
Maidir le ceannaitheoirí tionsclaíocha, téann luach bord comhshó níos faide ná comhshó comhartha bunúsach. Seasann SKY-TDM a réiteach mar chuid de sheirbhís comhtháthú taispeántais tionsclaíoch níos leithne, ag tacú le tionscadail OEM agus ODM ó mheastóireacht comhoiriúnachta trí tháirgeadh.
I measc na bpríomhbhuntáistí tá:
Is féidir an cur chuige aon-stad seo a bheith úsáideach go háirithe do mhonaróirí OEM a dteastaíonn bord comhshó a mheaitseáil le LCD ar leith seachas bord forbartha cineálach. Trí mhúnla LCD, sainmhíniú comhéadan, réiteach, cónascaire, agus ceanglais mheicniúla a dhearbhú ag tús an tionscadail, is féidir le hinnealtóirí rioscaí comhoiriúnachta a laghdú roimh olltáirgeadh.
Tá an réiteach caighdeánach deartha do phainéil TFT LCD comhoiriúnacha ag baint úsáide as comhéadan TTL/RGB 50-bioráin. Braitheann comhoiriúnacht chruinn ar shainmhíniú bioráin an LCD, uainiú, réiteach, voltas, agus riachtanais leictreacha eile.
Tá. Maidir le tionscadail OEM agus ODM, is féidir cineálacha cónascaire, tascanna bioráin, fad cábla, agus sainmhínithe comhéadan a shaincheapadh de réir an sprioc-LCD agus an struchtúir trealaimh.
Tá. Is féidir rúin éagsúla LCD agus riachtanais uainiúcháin a mheas le haghaidh cumraíochtaí crua-earraí nó firmware comhfhreagracha. Ba cheart d’innealtóirí an tsamhail nó an bhileog sonraí cruinn LCD a sholáthar le haghaidh measúnú comhoiriúnachta.
Tá. Tá an bord deartha le haghaidh comhtháthú taispeántais tionsclaíoch agus tacaíonn sé le raon teochta oibriúcháin -20 ° C go +70 ° C. Tá a leagan amach PCB, dearadh cumhachta, agus ailtireacht comhartha optamaithe le haghaidh oibriú cobhsaí in iarratais éilitheacha.
Tá. Is féidir cóimeálacha cábla meaitseála a sholáthar, lena n-áirítear cáblaí LVDS, cáblaí backlight, cáblaí cumhachta, agus úmacha saincheaptha nuair is gá.
Tacaíonn an leagan caighdeánach le hionchur LVDS 8-giotán aon-chainéil. Is féidir riachtanais LVDS dé-chainéil a mheas maidir le forbairt boird saincheaptha de réir sonraíochtaí uainiúcháin agus comhéadain an LCD sprice.
Tá. Moltar go láidir meastóireacht shamplach do thionscadail thionsclaíocha. Is féidir leis an mbord comhshó a thástáil leis an bpainéal LCD iarbhír agus le rialtóir an chórais comhoiriúnacht comhartha, cáilíocht íomhá, uainiú, oibriú backlight, agus comhtháthú meicniúil a fhíorú roimh tháirgeadh toirte.
AnLVDS chuig an mBord Tiontaithe Comhartha TTLréiteach éifeachtach nuair is gá do chórais nua-aimseartha atá bunaithe ar LVDS oibriú le painéil TTL/RGB TFT LCD atá ann cheana féin. Trí chomhshó comhartha cobhsaí, dearadh PCB tionsclaíoch-dhírithe, tiomáint backlight comhtháite, coigeartú VCOM, agus cumais saincheaptha a chomhcheangal, is féidir leis cabhrú le OEManna comhtháthú taispeána a shimpliú agus inúsáidteacht crua-earraí LCD atá ann cheana féin a leathnú. Maidir le tionscadail a dteastaíonn comhéadain saincheaptha uathu, is féidir le meastóireacht ar chomhoiriúnacht LCD, meaitseáil cábla, nó tacaíocht táirgthe, comhpháirtí taispeána tionsclaíoch a bhfuil taithí acu a roghnú an t-aistriú ó fhréamhshamhail go olltáirgeadh i bhfad níos éifeachtaí. Má tá tú ag lorg monaróir agus soláthraí iontaofa tSín le haghaidh saincheapthaLVDS chuig an mBord Tiontaithe Comhartha TTL, déan teagmháil linnle do mhúnla LCD, sainmhíniú comhéadan, réiteach, agus ceanglais an chórais chun réiteach oiriúnach a phlé le foireann innealtóireachta SKY-TDM.
