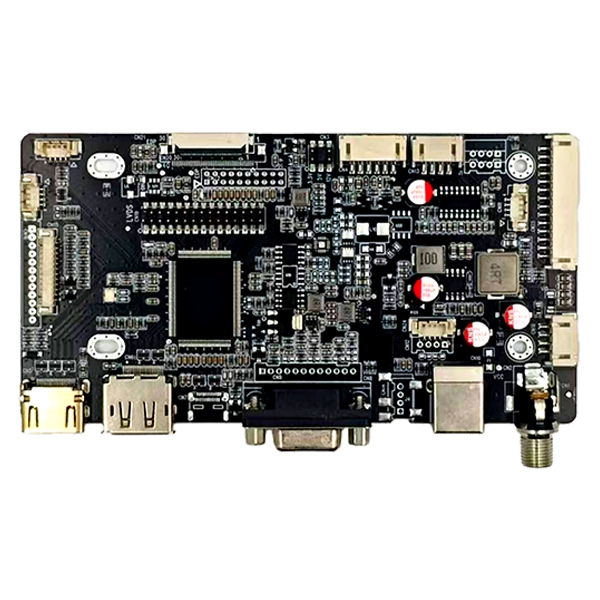

Conas is féidir le HDMI agus DP agus VGA agus Cineál C go LVDS Bord AD Chomhéadain EDP Comhtháthú Taispeána Tionscail a Shimpliú

SKY-TDMforbraíonn anHDMI agus DP agus VGA agus Cineál C Go LVDS EDP Interface AD ​​Boardchun cabhrú le OEManna, comhtháthóirí córais, agus monaróirí trealaimh thionsclaíoch foinsí físe iomadúla a nascadh le painéil LVDS nó eDP LCD trí rialtóir taispeána solúbtha amháin. Trí ionchuir HDMI, DisplayPort, VGA, agus USB Cineál-C a chomhcheangal le cumraíochtaí aschuir LCD iolracha, is féidir leis an mbord castacht crua-earraí a laghdú agus é ag tacú le hiarratais taispeána leabaithe éilitheacha.

Is minic go gcaithfidh córais taispeána tionsclaíocha nua-aimseartha oibriú le ríomhairí óstacha éagsúla, comhéadain grafaicí, agus painéil LCD. Is féidir úsáid a bhaint as rialtóir ar leith do gach comhéadan méadú ar obair innealtóireachta, riachtanais fardail, agus am comhtháthú. Soláthraíonn bord tiománaí LCD il-chomhéadan cur chuige níos praiticiúla trí roinnt ionchuir físe agus aschuir taispeána a chomhcheangal laistigh de PCB amháin de ghrád tionsclaíoch.

Tacaíonn cumraíocht comhéadan HDMI, DP, VGA, agus Cineál-C le raon leathan ardán óstach, agus déanann aschuir LVDS agus eDP an rialtóir oiriúnach d'ailtireachtaí éagsúla TFT LCD. Tacaíonn an bord le voltas painéil inchumraithe, aschur backlight, teocht oibriúcháin thionsclaíoch, agus seirbhísí innealtóireachta OEM/ODM, rud a fhágann go bhfuil sé oiriúnach do HMIanna tionsclaíocha, trealamh CNC, feistí leighis, bothanna, córais fís meaisín, agus taispeántais leabaithe.

Clár na nÁbhar

Cén Fáth a Bhfuil Comhéadain Ilfhíse de dhíth ar Thaispeántais Thionsclaíoch?

Conas a Nascann an Bord Rialaithe Comhéadain Taispeána Éagsúla?

Cad iad Príomhghnéithe an Bhoird Chomhéadain AD?

Cad iad na Príomh-Sonraíochtaí Teicniúla?

Cá Féadtar an Rialaitheoir Taispeána Seo a Úsáid?

Conas a Fheabhsaíonn Tacaíocht OEM & ODM Comhtháthú Taispeáin?

Conas ar cheart d'Innealtóirí an Rialaitheoir Taispeána Ceart a Roghnú?

Ceisteanna Coitianta

Takeaway Deiridh

Cén Fáth a Bhfuil Comhéadain Ilfhíse de dhíth ar Thaispeántais Thionsclaíoch?

Is annamh a leanann tionscadail taispeántais tionsclaíocha ailtireacht chrua-earraí amháin. Féadfaidh meaisín amháin ríomhaire tionsclaíoch a úsáid le DisplayPort, d'fhéadfadh ceann eile a bheith ag brath ar HDMI, agus féadfaidh trealamh níos sine fós VGA a úsáid. Ar an taobh taispeána, féadfaidh an modúl LCD LVDS nó eDP a úsáid ag brath ar a ghiniúint, a réiteach, a mhéid agus a dhearadh.

Cruthaíonn sé seo dúshlán innealtóireachta coitianta: ní gá go n-úsáideann an fhoinse físeáin agus an painéal LCD an caighdeán comhéadan céanna. Gan rialtóir solúbtha, d'fhéadfadh go mbeadh boird chomhshó éagsúla ag teastáil ó innealtóirí do thionscadail éagsúla.

Is féidir le rialtóir taispeána il-ionchuir an ailtireacht seo a shimpliú trí thacú le:

• Foinsí físe HDMI le haghaidh córais óstaigh digiteacha coitianta.
• DisplayPort do ríomhairí tionsclaíocha nua-aimseartha agus ardáin leabaithe.
• VGA le haghaidh ríomhairí oidhreachta agus uasghrádú trealaimh.
• USB Cineál-C le Mód Alt DP le haghaidh ardáin ríomhaireachta dlúth-chomhoiriúnacha.
• Aschuir LVDS do phainéil TFT LCD tionsclaíocha comhoiriúnacha.
• Aschuir eDP le haghaidh ailtireachtaí LCD ardfheidhmíochta níos nuaí.

Maidir le tionscadail OEM, is féidir leis an tsolúbthacht seo cabhrú leis an ngá atá le hathdhearadh an leictreonaic taispeána a laghdú aon uair a athraíonn an t-ardán óstach.

Conas a Nascann an Bord Rialaithe Comhéadain Taispeána Éagsúla?

Is é ról bunúsach tiománaí LCD nó bord AD ná faisnéis físe a fháil ó fheiste óstach, an comhartha a phróiseáil, agus comhartha taispeána oiriúnach a sheachadadh chuig an bpainéal LCD roghnaithe. Ní gá go mbeadh an comhéadan óstaigh agus an comhéadan taobh an phainéil comhionann.

Sa chumraíocht seo, feidhmíonn HDMI, DP, VGA, agus Cineál-C mar roghanna ionchuir físeáin. Próiseálann an rialtóir na comharthaí seo agus soláthraíonn sé aschur LVDS nó eDP de réir ailtireacht an phainéil nasctha.

Tacaíonn an bord le LVDS 8-giotán dé-chainéil agus roinnt cumraíochtaí eDP, lena n-áirítear roghanna FPC 20-bioráin, 30-bioráin agus 40-bioráin. Déanann sé seo comhoiriúnacht painéil mar chuid thábhachtach de chomhtháthú an chórais. Ba cheart d'innealtóirí múnla LCD, réiteach, cineál comhéadan, sainmhíniú bioráin, voltas painéil, ceanglais backlight, agus cumraíocht firmware a fhíorú roimh tháirgeadh.

Mar shampla, is féidir le comhtháthóir córais a uasghrádaíonn meaisín tionsclaíoch níos sine atá bunaithe ar VGA an ailtireacht LCD atá ann cheana féin a choinneáil agus é ag baint úsáide as rialtóir a ghlacann ionchur VGA. Os a choinne sin, is féidir le córas leabaithe nua úsáid a bhaint as HDMI, DP, nó ionchur Cineál-C comhoiriúnach agus painéal eDP á thiomáint.

Cad iad Príomhghnéithe an Bhoird Chomhéadain AD?

1. Il-Roghanna Ionchur Video

Comhcheanglaíonn an bord ionchuir físe HDMI, DisplayPort, VGA, agus USB Cineál-C. Tugann an ailtireacht il-chomhéadan seo níos mó saoirse d'fhorbróirí trealaimh agus iad ag roghnú ríomhairí tionsclaíocha, boird leabaithe, agus feistí óstacha.

2. Comhoiriúnacht Taispeána LVDS agus eDP

Ag tacú le LVDS agus eDP araon, déanann an rialtóir oiriúnach do ghlúine éagsúla de theicneolaíocht TFT LCD. Áirítear ar na cumraíochtaí atá ar fáil LVDS 8-giotán dé-chainéil chomh maith le comhéadain eDP 20-bioráin, 30-bioráin, agus 40-bioráin.

3. Cumraíocht Cumhachta Solúbtha

Tacaíonn an rialtóir le roghanna voltais painéil de 3.3V, 5V, agus 12V. I measc na roghanna aschuir backlight tá 5V, 12V, agus 24V. Tá an tsolúbthacht seo úsáideach nuair a bhíonn modúil LCD á gcomhtháthú le riachtanais leictreacha éagsúla.

4. Cumas Oibriúcháin Tionscail

Is é an raon teochta oibriúcháin sonraithe ná -20°C go 80°C. Ionchorpraíonn an dearadh freisin comhpháirteanna de ghrád tionsclaíochta, dearadh cumhachta íseal-ripple, agus cosaint ESD feabhsaithe do thimpeallachtaí trealaimh éilitheacha.

5. Feidhmeanna Próiseála agus Leathnaithe Íomhá

Sonraíonn an fhaisnéis táirge cuimhne DDR ar bord, próiseáil FRC, agus rothlú íomhá 180 °. Is féidir leis na feidhmeanna seo a bheith luachmhar i dtaispeántais leabaithe nuair is gá treoshuíomh íomhá agus próiseáil taispeána a oiriúnú don suiteáil fhisiceach.

Cad iad na Príomh-Sonraíochtaí Teicniúla?

Déanann an tábla seo a leanas achoimre ar na sonraíochtaí príomhúla atá ar fáil don rialtóir taispeána ilchomhéadan seo:

Toisc gur féidir sainmhínithe bioráin éagsúla a bheith ag painéil LCD fiú nuair a úsáideann siad an caighdeán comhéadan ginearálta céanna, ba cheart d'innealtóirí na sonraíochtaí a chóireáil mar phointe tosaigh le haghaidh fíorú comhoiriúnachta seachas glacadh leis go bhfuil gach painéal idirmhalartaithe go díreach.

Cá Féadtar an Rialaitheoir Taispeána Seo a Úsáid?

Mar gheall ar an meascán d’ionchuir físe iolracha agus aschuir LVDS/eDP tá an cineál seo rialaitheora oiriúnach do raon leathan d’fheidhmchláir taispeána tionsclaíocha agus leabaithe.

Teirminéil HMI Tionscail

Is minic go gcaithfidh comhéadain meaisín daonna oibriú go leanúnach agus iad ag nascadh ríomhairí tionsclaíocha le taispeántais TFT LCD. Simplíonn roghanna ionchuir físe solúbtha roghnú ardán crua-earraí agus uasghrádú trealaimh.

Comhéadain Meaisín CNC

Féadfaidh córais CNC glúnta éagsúla de chrua-earraí ríomhaireachta a úsáid. Is féidir le rialtóir il-chomhéadan cabhrú le foinsí físe oidhreachta nó nua-aimseartha a nascadh le painéil LCD oiriúnacha.

Taispeántais Trealamh Liachta

Is féidir oibriú taispeána cobhsaí agus cumraíochtaí LCD a mheaitseáil go cúramach a bheith ag teastáil ó threalamh diagnóiseach agus saotharlainne leighis. Dá bhrí sin is féidir le tástáil comhoiriúnachta painéil agus paraiméadair taispeána saincheaptha a bheith tábhachtach le linn an chomhtháthaithe.

Córais Fís Meaisín

Comhcheanglaíonn trealamh fís meaisín go coitianta ríomhairí tionsclaíocha, ceamaraí, aonaid phróiseála, agus taispeántais oibreoirí. Ligeann comhéadain físe solúbtha don fhochóras taispeána freastal ar chumraíochtaí éagsúla óstaigh.

Monatóirí agus Bothanna Fráma Oscailte

Féadfaidh críochfoirt féinseirbhíse, bothanna, agus monatóirí fráma oscailte úsáid a bhaint as méideanna éagsúla LCD agus ardáin óstaigh. Is féidir le rialtóir inchumraithe cabhrú le déantóirí cuid dá n-ailtireacht taispeána a chaighdeánú thar leagan táirgí.

Conas a Fheabhsaíonn Tacaíocht OEM & ODM Comhtháthú Taispeáin?

Ní hamháin go mbaineann an cineál cónascaire le bord tiománaí LCD a roghnú. Braitheann comhtháthú rathúil ar an rialtóir a mheaitseáil leis an bpainéal LCD cruinn agus ailtireacht an chórais.

Maidir le tionscadail OEM agus ODM, féadfaidh tacaíocht innealtóireachta a bheith san áireamh:

• Fíorú comhoiriúnachta painéil LCD.
• Optimization firmware agus coigeartú.
• modhnú EDID.
• Tiúnadh paraiméadar backlight.
• Dearadh cábla saincheaptha LVDS agus eDP.
• Priontáil lógó PCB le haghaidh trealamh saincheaptha.
• Meaitseáil ceanglas voltas painéil agus backlight.

Is féidir leis na seirbhísí seo a bheith luachmhar go háirithe nuair a bhíonn cóimeáil taispeántais saincheaptha ag teastáil ó chustaiméir seachas bord rialaitheora cineálach. In ionad an LCD, bord tiománaí, cábla, agus backlight a chóireáil mar chomhpháirteanna neamhspleácha, is féidir an córas taispeána iomlán a mheas mar réiteach comhtháite.

Maidir le tionscadal saincheaptha, ba cheart do cheannaitheoirí an uimhir mhúnla LCD a ullmhú, ionchur físe riachtanach, cumhacht ionchuir, ceanglais backlight, cainníocht bhliantúil measta, agus aon cheanglais firmware nó OEM roimh mheastóireacht theicniúil.

Conas ar cheart d'Innealtóirí an Rialaitheoir Taispeána Ceart a Roghnú?

Sula gceannaítear bord rialaitheora, ba cheart d'innealtóirí roinnt paraiméadair theicniúla a fhíorú seachas bord a roghnú de réir cuma an chónascaire seachtrach amháin.

1. Deimhnigh an comhéadan LCD.Déan cinneadh an úsáideann an painéal LVDS nó eDP agus sainaithin an nascóir cruinn agus cumraíocht bioráin.
2. Seiceáil voltas an phainéil.Fíoraigh an dteastaíonn 3.3V, 5V, nó 12V ón LCD.
3. Fíoraigh an backlight.Deimhnigh an voltas backlight riachtanach, cumasaigh comhartha, agus ceanglais PWM.
4. Seiceáil an fhoinse físeáin.Aithnigh an n-úsáideann an t-óstach HDMI, DP, VGA, nó Mód Alt comhoiriúnach Cineál-C DP.
5. Deimhnigh an réiteach agus an t-am.Caithfidh firmware an rialtóra a bheith ag luí le paraiméadair taispeána an phainéil sprice.
6. Déan an timpeallacht oibriúcháin a mheas.Ba cheart teocht, ESD, cobhsaíocht chumhachta, agus ceanglais oibriúcháin leanúnacha a mheas le haghaidh trealamh tionsclaíoch.
7. Pléigh riachtanais shaincheaptha.Le haghaidh táirgeadh OEM, ba cheart cumraíocht cábla, firmware, marcáil PCB, agus meaitseáil painéil a dhearbhú roimh olltáirgeadh.

Cuidíonn an seicliosta seo le fadhbanna comhoiriúnachta a laghdú le linn tástála fréamhshamhlacha agus imscaradh táirgeachta.

Ceisteanna Coitianta

C1: An dtugann an bord tacaíocht do phainéil LVDS agus eDP LCD araon?

Tá. Tá an rialtóir deartha chun tacú le painéil LVDS agus eDP TFT LCD. Áirítear ar na cumraíochtaí atá ar fáil dé-chainéil 8-giotán LVDS agus roghanna eDP le comhéadain 20-bioráin, 30-bioráin, agus 40-bioráin FPC.

C2: Cé na hionchuir físeáin a thacaítear leo?

Tacaíonn an bord le hionchur físe HDMI, DisplayPort, VGA, agus USB Type-C. Braitheann oibríocht físeán Cineál-C ar an bhfeiste óstach a thacaíonn leis an bhfeidhmiúlacht chuí DisplayPort Alt Mode.

C3: Cad iad na voltais painéil atá ar fáil?

Is iad na roghanna voltais painéil sonraithe ná 3.3V, 5V, agus 12V. Ba cheart an socrú cuí a roghnú de réir shonraíocht an phainéil LCD sprice.

C4: An féidir an rialtóir a shaincheapadh le haghaidh tionscadal OEM?

Tá. Is féidir le tacaíocht saincheaptha fíorú comhoiriúnachta LCD, leas iomlán a bhaint as firmware, modhnú EDID, tiúnadh paraiméadar backlight, cáblaí saincheaptha LVDS / eDP, agus priontáil lógó PCB a áireamh.

C5: Cén fhaisnéis ba chóir a sholáthar sula n-iarrtar luachan?

Moltar múnla an phainéil LCD a sholáthar, ionchur físe atá ag teastáil, voltas ionchuir, ceanglais backlight, cainníocht bhliantúil a bhfuiltear ag súil leis, agus aon riachtanais saincheaptha OEM nó firmware. Ligeann na sonraí seo don fhoireann innealtóireachta comhoiriúnacht a mheas níos cruinne.

Takeaway Deiridh

Is féidir le rialtóir taispeána il-chomhéadan solúbtha an nasc idir foinsí físe nua-aimseartha agus oidhreachta agus na glúnta éagsúla de phainéil TFT LCD tionsclaíocha a shimpliú. Le hionchuir HDMI, DisplayPort, VGA, agus Cineál-C in éineacht le haschuir LVDS agus eDP, is féidir leis an réiteach tacú le raon leathan d'iarratais taispeántais tionsclaíocha HMI, CNC, leighis, both, iompair agus taispeána leabaithe. Tacaíonn an chumhacht painéil inchumraithe, na roghanna backlight, an raon teochta tionsclaíochta, agus na seirbhísí innealtóireachta OEM/ODM le tionscadail taispeána saincheaptha.

Má tá taispeáint thionsclaíoch á fhorbairt agat, ag uasghrádú córas LCD atá ann cheana féin, nó ag lorg réiteach rialtóra iontaofa le haghaidh táirgeadh OEM, cuir do riachtanais mhúnla LCD agus comhéadan ar fáil do SKY-TDM.Déan teagmháil linnle do shonraíochtaí painéil, riachtanais iarratais, agus cainníocht ionchais chun comhoiriúnacht, roghanna saincheaptha a phlé, agus réiteach rialaitheora taispeána oiriúnach do do thionscadal.
