A painéil tadhaill i bhfad níos mó ná díreach dromchla trédhearcach. Cinneann a struchtúr inmheánach, ábhair seoltacha, cruinneas déantúsaíochta, agus dearadh leictreach an féidir leis oibriú go hiontaofa agus go cobhsaí in iarratais sa saol fíor.
Maidir le déantúsóirí trealaimh thionsclaíoch, téann roghnú an phainéil tadhaill tionsclaíochta ceart i bhfad níos faide ná comparáid a dhéanamh idir méideanna scáileáin nó comhéadain. Chun oibriú cobhsaí a áirithiú i dtimpeallachtaí casta, tá sé riachtanach tuiscint a fháil ar an gcaoi a mbíonn tionchar ag prionsabail oibre, próisis déantúsaíochta, agus dearadh struchtúrach painéal tadhaill ar marthanacht, cruinneas agus cobhsaíocht oibríochta fadtéarmach an táirge.
SKY-TDMsoláthraíonn sé go príomha réitigh painéil tadhaill saincheaptha do chórais rialaithe tionsclaíocha, trealamh leighis, leictreonaic feithicleach, bothanna féinseirbhíse, agus feidhmchláir eile a dteastaíonn idirghníomhú iontaofa daonna-inneall.
Áiríonn ár bpunann táirgí painéil tadhaill Réamh-mheasta Capacitive (PCAP), chomh maith le painéil tadhaill resistive 4-sreang, 5-sreang, agus 8-sreang. Tá a phrionsabail oibre uathúla féin, dearaí struchtúracha agus próisis déantúsaíochta ag gach teicneolaíocht, rud a fhágann go bhfuil siad oiriúnach do réimsí iarratais ar leith.
Baineann painéil tadhaill PCAP (Projected Capacitive) rialú tadhaill beacht amach trí athruithe sa réimse leictrigh a bhrath, ach baineann painéil tadhaill resistive é seo amach trí éagsúlachtaí comhartha leictreach a bhrath de bharr teagmháil fhisiciúil idir sraitheanna seoltacha.
Cé go gceadaíonn an dá theicneolaíocht d'úsáideoirí idirghníomhú go díreach leis an taispeáint, tá difríocht mhór acu i dtéarmaí ábhair, cumraíochtaí leictreoid, agus próisis tionóil.

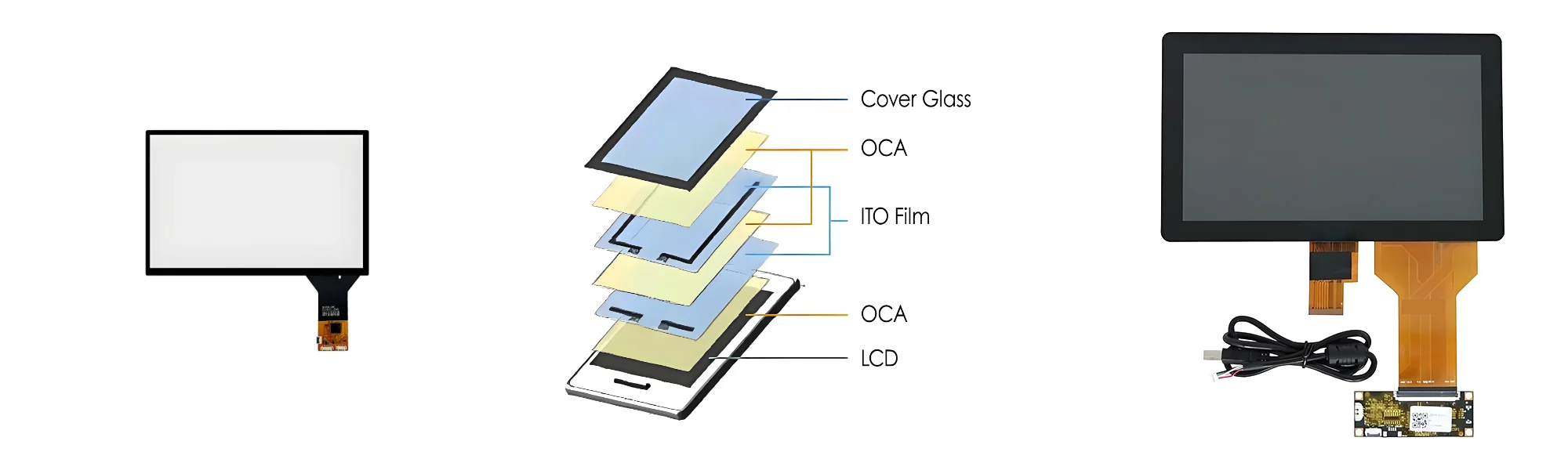

Tá na comhpháirteanna seo a leanas i struchtúr painéal tadhaill PCAP:
● Gloine clúdaigh nó comhpháirteanna dromchla clúdaigh oiriúnacha eile
● Sraitheanna leictreoid seoltacha trédhearcacha
● Ábhair inslithe agus tacaíochta (m.sh., OCA, GÉS)
● Ciorcaid Clóbhuailte Solúbtha (FPC)
● Bord rialtóir scáileán tadhaill
Tairgeann gach cumraíocht comhbhabhtálacha éagsúla i measc feidhmíocht optúil, airíonna meicniúla, tiús agus costas, rud a fhágann go bhfuil siad inoiriúnaithe do chásanna éagsúla iarratais.

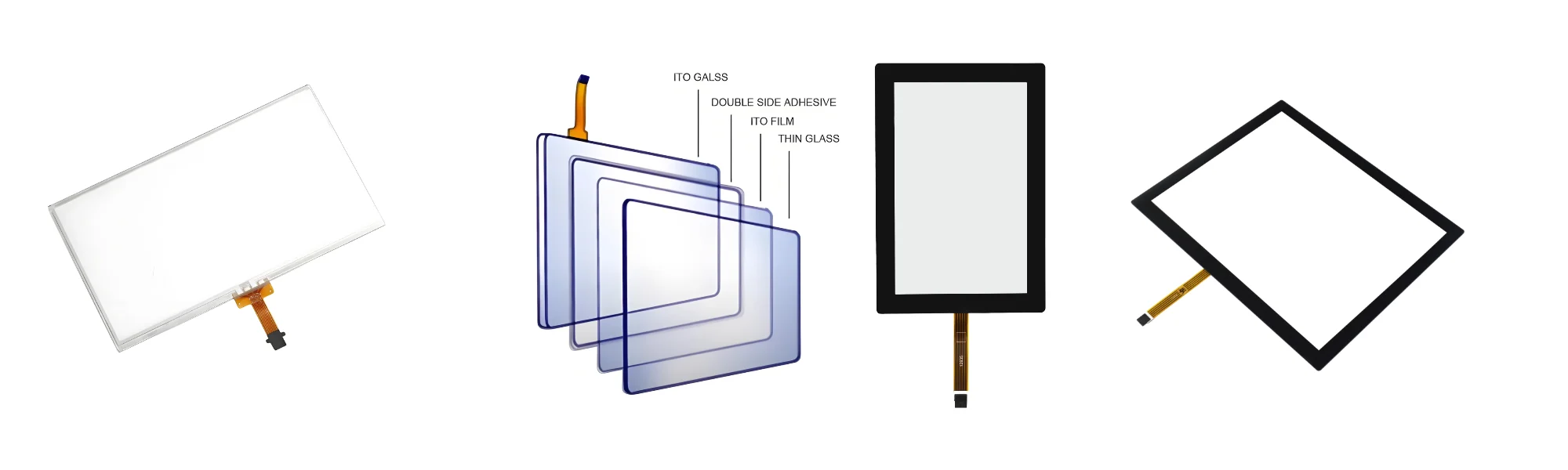

De ghnáth is éard atá i struchtúr painéil tadhaill fhrithsheasmhacha ná dhá shraith seoltacha atá scartha le poncanna spásaire inslithe micreascópacha.
De ghnáth is scannán solúbtha é an ciseal barr atá brataithe le hábhar seoltaí trédhearcach, agus is gloine nó foshraith eile é an ciseal bun le sciath seoltaí.
Nuair a bhrúlann úsáideoir dromchla an scáileáin, dífhoirmíonn an ciseal barr chun teagmháil a dhéanamh leis an gciseal seoltaí bun. Tomhaiseann an rialtóir na comharthaí leictreacha a eascraíonn as sin chun an suíomh tadhaill beacht a chinneadh.
Ag brath ar riachtanais dearaidh shonracha, féadfaidh sé freisin bratuithe cosanta, téipeanna imeall, cáblaí solúbtha, agus comhpháirteanna tacaíochta meicniúla a áireamh.
Ní hamháin go gceadaíonn an prionsabal oibre brú-bhunaithe seo scáileáin tadhaill resistive chun tacú le hoibriú láimhe nochta ach freisin déanann sé iad a bheith ag luí le hoibriú lámhainní agus le húsáid styluses cuí nó rudaí crua.
Éilíonn monarú painéil tadhaill capacitive PCAP rialú beacht ar rianta seoltaí, dromchlaí optúla, cruinneas ailínithe, agus naisc leictreacha.
Cé go n-athraíonn an próiseas déantúsaíochta ag brath ar na hábhair braite agus an dearadh struchtúrach, cuimsíonn na príomhchéimeanna táirgthe na céimeanna seo a leanas de ghnáth.
Baineann an próiseas déantúsaíochta le hiniúchadh a dhéanamh ar ghloine chlúdaigh, foshraitheanna braite, ábhair seoltacha trédhearcacha, Ciorcaid Clóbhuailte Solúbtha (FPC), téipeanna greamaitheacha, agus comhpháirteanna eile. Bíonn tionchar díreach ag cáilíocht an ábhair ar shoiléireacht optúil, ar fheidhmíocht leictreach, ar iontaofacht lamination, agus ar neart meicniúil an táirge deiridh. Maidir le tionscadail thionsclaíocha, déantar roghnú ábhar a chinneadh bunaithe ar thimpeallacht oibriúcháin an trealaimh agus ar riachtanais mheicniúla.
De réir na gceanglas dearaidh, téann gloine clúdaigh faoi phróisis mar ghearradh, meilt imeall, druileáil, snasú agus neartú ceimiceach. Is féidir teorainneacha saincheaptha síoda-scagtha, lógónna, patrúin maisiúla, agus gnéithe gléasta a chur i bhfeidhm freisin. Faoi réir chomhoiriúnacht na n-ábhar agus an dearadh roghnaithe, is féidir cóireálacha dromchla ar nós Anti-Glare (AG), Frith-machnamh (AR), Frith-mhéarloirg (AF), agus bratuithe frith-smudge a chur i bhfeidhm. Cuidíonn na cóireálacha seo leis an scáileán tadhaill oiriúnú do choinníollacha soilsithe éagsúla, nósanna imeachta glantacháin agus riachtanais aeistéitiúla.
Tá leictreoidí seoltacha trédhearcacha sna braiteoirí capacitive eagraithe in eagair shonracha chun athruithe toilleas a bhrath. Cinneann na patrúin rian leictreoid agus na dearaí ródaithe conas a aimsítear agus a tharchuirtear comharthaí tadhaill chuig an rialtóir.
Ag brath ar theicneolaíocht an bhraiteora, d'fhéadfadh go mbeadh eitseáil fótailiteagrafaíocht, próiseáil léasair, priontáil, nó modhanna oiriúnacha eile i gceist leis an bpróiseas monaraíochta. Tá cruinneas táirgeachta ríthábhachtach, toisc go bhféadfadh lochtanna sna rianta seoltaí tionchar diúltach a imirt ar fheidhmíocht tadhaill agus ar chomhsheasmhacht an táirge.
Ní mór an braiteoir a bheith ceangailte go leictreach leis an rialtóir tadhaill trí FPC. Éilíonn an próiseas nasctha ailíniú beacht agus coinníollacha próiseála rialaithe. Cuidíonn naisc leictreacha iontaofa le teipeanna nasc a íoslaghdú agus cinntíonn siad cumarsáid chobhsaí idir an braiteoir agus an rialtóir.
Tá an clúdach gloine agus braiteoir lannaithe le chéile ag baint úsáide as greamachán trédhearcach cuí. Bíonn tionchar díreach ag cáilíocht lamination ar chuma an táirge, ar fheidhmíocht optúil agus ar shláine mheicniúil. Le linn na táirgeachta, ní mór deannach, boilgeoga, diallais ailínithe, agus lochtanna greamaitheacha a rialú go docht.
Déantar iniúchtaí ar phainéil tadhaill capacitive PCAP críochnaithe maidir le cuma, freagra tadhaill, leanúnachas leictreoid, agus comhoiriúnacht leis an rialtóir sprice. I gcás tionscadal sonrach, d’fhéadfadh go n-áireofaí le tástáil bhreise feidhmíocht il-dteagmháil, oibriú láimhe lámhainní, oibríocht trasnaíochta uisce, oibríocht leathanteochta, agus tástáil Chomhoiriúnacht Leictreamaighnéadach (EMC).
Ba cheart go mbeadh roghnú ábhair bunaithe go príomha ar chás an iarratais chun ró-innealtóireacht agus méaduithe costais nach bhfuil gá leo a sheachaint. Níor cheart glacadh leis na hardtástálacha seo mar chumraíochtaí caighdeánacha do gach painéal tadhaill PCAP.
De ghnáth is éard atá i bpainéal tadhaill friotaíoch 4-sreang ná scannán seoltaí barr solúbtha agus foshraith seoltaí íochtair, scartha le poncanna spásaire inslithe.
I ndearadh coitianta, iompraíonn an tsubstráit bun na leictreoidí X-ais, agus iompraíonn an scannán barr na leictreoidí Y-ais. Nuair a chuireann brú an dá dhromchla seoltaí i dteagmháil, cuireann an rialtóir voltas i bhfeidhm ar an tacar leictreoid chomhfhreagrach agus tomhaiseann sé na comharthaí a eascraíonn as chun na comhordanáidí tadhaill a ríomh. Áirítear go ginearálta sa phróiseas déantúsaíochta:
● Ullmhú Ábhar: Roghnú scannáin PET, foshraitheanna seoltaí, ábhair spacer, téipeanna greamaitheacha, agus Ciorcaid Clóbhuailte Solúbtha (FPC) bunaithe ar shonraíochtaí painéil.
● Próiseáil Ciseal Seoltach: Úsáid a bhaint as próisis déantúsaíochta cuí chun na dromchlaí frithsheasmhacha agus na leictreoidí a dhéanamh.
● Foirmiú Ponc Spacer: Priontáil poncanna inslithe aonfhoirmeacha ar an tsubstráit seoltaí chun a chinntiú go bhfanann na sraitheanna seoltaí scartha nuair nach bhfuil an painéal á bhrú.
● Scagadh síoda agus Próiseáil Imeallach: Teorainneacha maisiúcháin, patrúin inslithe, nó gnéithe sonraithe eile a mhonarú de réir mar is gá.
● Lamination agus Tionól: An scannán barr agus an tsubstráit bun a ailíniú agus a chur le chéile agus na tréithe spáis agus meicniúla riachtanacha á gcothabháil.
● Ceangal agus Cigireacht FPC: Na naisc leictreacha a chríochnú, agus iniúchtaí ina dhiaidh sin maidir le comhordanáidí, friotaíocht, cuma agus feidhmiúlacht.
Is réiteach an-éifeachtach ó thaobh costais é painéal tadhaill resistive 4-sreang.
Tá cumraíocht leictreoid dhifriúil ag painéal tadhaill resistive 5-sreang i gcomparáid leis an leagan 4-sreang. I ndearadh tipiciúil, feidhmíonn an tsubstráit seoltaí bun mar an dromchla braite, agus leictreoidí ag na ceithre choirnéal ag bunú an réimse leictreach tomhais, agus feidhmíonn an scannán seoltaí barr go príomha mar chiseal braite voltais.
Tógann painéal tadhaill resistive 8-sreang ar an ailtireacht traidisiúnta 4-sreang trí naisc bhreise a chur leis chun tomhais leictreacha níos cobhsaí a bhaint amach.
Braitheann roghnú an scáileáin tadhaill chuí ar chás an fheidhmchláir shonrach:
Is fearr painéil tadhaill resistive 4-sreang a oireann d'iarratais a bhfuil srianta costais dian orthu.
Tá painéil tadhaill resistive 5-sreang an-oiriúnach le haghaidh feidhmeanna tionsclaíocha a bhaineann le hoibríochtaí ard-minicíochta, teagmháil mhinic, agus saol seirbhíse fada ionchais.
Tá painéil tadhaill resistive 8-sreang oiriúnach do thimpeallachtaí crua ina bhfuil cobhsaíocht níos fearr ag teastáil.

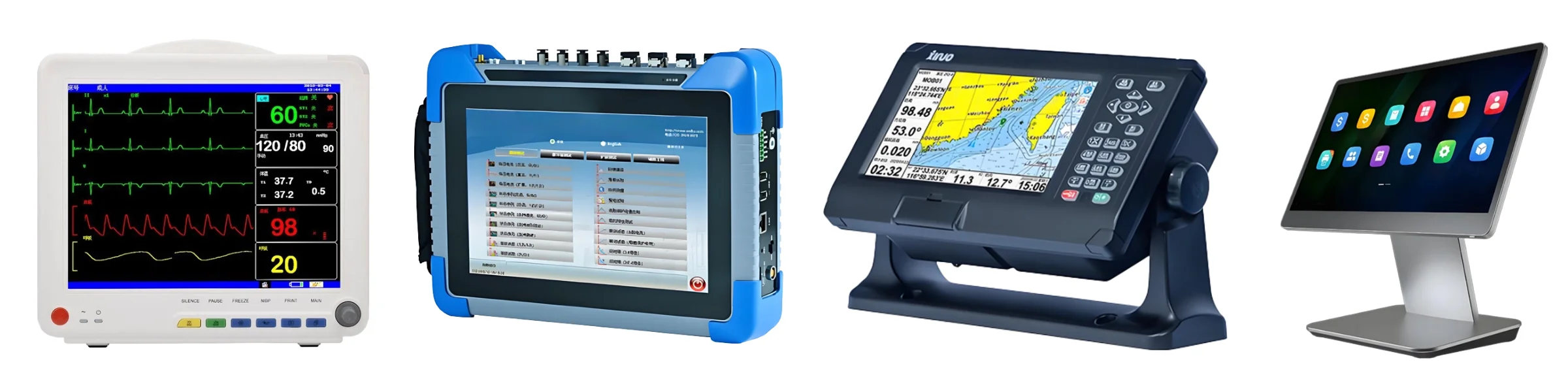

Tá ceanglais éagsúla ag timpeallachtaí tionsclaíocha éagsúla maidir le meascán de fheidhmíocht tadhaill, marthanacht, cáilíocht optúil, agus solúbthacht oibriúcháin.
Uathoibriú Tionsclaíoch agus Comhéadain Daonna-Meaisíní (HMI)
De ghnáth éilíonn painéil rialaithe tionsclaíochta freagairt dteagmháil chobhsaí, oibriú iontaofa, agus comhoiriúnacht le córais rialaithe trealaimh.
Tá scáileáin tadhaill PCAP oiriúnach le haghaidh comhéadain a dteastaíonn dromchla gloine, oibriú iomasach, agus cumais il-dteagmháil. Os a choinne sin, tá teicneolaíocht resistive oiriúnach d'iarratais a éilíonn ionchur brú-bhunaithe nó comhoiriúnacht le lámhainní agus styluses éagsúla.
Trealamh Liachta
Éilíonn ionstraimí leighis dromchlaí atá éasca le glanadh, toisí meicniúla rialaithe, agus freagairt dteagmháil iontaofa.
Tá dearadh painéil tosaigh gloine réidh i bpainéil tadhaill PCAP, agus tá painéil fhriotacha oiriúnach go maith d'ionstraimí ina bhfuil ionchur brú agus comhoiriúnacht le huirlisí pointeála tiomnaithe mar thosaíochtaí.
Bothanna Féinseirbhíse agus Trealamh Tionsclaíoch
D’fhéadfadh go n-éileodh bothanna féinseirbhíse, meaisíní díola, printéirí, agus comhéadain trealaimh gloine cumhdaigh shaincheaptha, toisí gléasta, ródú FPC, agus comhoiriúnacht rialtóra.
Soláthraíonn painéil tadhaill PCAP eispéireas úsáideora nua-aimseartha, ach tá teicneolaíocht fhrithsheasmhach níos oiriúnaí d’fheidhmchláir a bhfuil riachtanais ionchuir shonracha acu nó srianta dochta costais.
Iompar agus Trealamh Lasmuigh
Is minic a bhíonn dúshláin le sárú ag córais iarnróid, leictreonaic mhuirí, stáisiúin luchtaithe, agus críochfoirt rialaithe lasmuigh, amhail luaineachtaí teochta, taise, creathadh, nó solas ard-chomhthimpeallach.
Sna hiarratais seo, ní mór an scáileán tadhaill a mheas mar chuid lárnach den chóras iomlán. Bíonn tionchar ag fachtóirí cosúil le gloine clúdaigh, dearadh séalaithe, greamacháin, socruithe rialtóirí, gile taispeána, agus modhanna gléasta meicniúla ar iontaofacht iomlán.
Cibé an bhfuil PCAP nó teicneolaíocht fhrithsheasmhach in úsáid acu, ní féidir glacadh leis go bhfuil cumas cosanta comhshaoil, uiscedhíonach, inléite nó cosanta comhshaoil acu gan dearadh agus bailíochtú cuí.
Agus soláthraí oiriúnach á roghnú, moltar na fachtóirí seo a leanas a mheas:
● Taithí i PCAP agus struchtúir painéil tadhaill resistive
● Infhaighteacht cumraíochtaí resistive 4-sreang, 5-sreang, agus 8-sreang
● Cumas i roghnú ábhar agus saincheaptha struchtúrach
● Rialú próisis ar mhonarú braiteora, scagadh síoda, lannú agus cóimeáil
● Comhoiriúnacht le FPCanna agus rialtóirí tadhaill
● Cruinneas toise, mar aon le taifid agus nósanna imeachta cuimsitheacha um rialú cáilíochta
● Tacaíocht fréamhshamhla agus comhsheasmhacht olltáirgeachta
● Éifeachtacht cumarsáide teicniúil agus cumas soláthair fadtéarmach
Soláthraímid réitigh painéil tadhaill saincheaptha do thionscadail OEM agus ODM, ag cabhrú le cliaint measúnú cuimsitheach a dhéanamh ar struchtúir painéil tadhaill, ábhair, toisí, naisc leictreacha, agus riachtanais iarratais.
Cibé an dteastaíonn painéil tadhaill capacitive PCAP nó painéil tadhaill resistive 4-sreang, 5-sreang, agus 8-sreang, is féidir linn an réiteach meicniúil is fearr a roghnú a chomhlíonann riachtanais fheidhmiúla, mheicniúla agus chomhshaoil do threalamh.
Fáilte romhat teagmháil a dhéanamhSKY-TDMchun plé a dhéanamh ar phainéil tadhaill capacitive PCAP, painéil tadhaill resistive 4-sreang, 5-sreang, agus 8-sreang, agus lig dúinn réiteach painéal tadhaill a chur in oiriúint do do chéad tionscadal eile.
