Is minic go mbíonn comhéadain físe éagsúla ag teastáil ó threalamh tionsclaíoch ag brath ar ardán crua-earraí an chustaiméara. De ghnáth ní thacaíonn boird rialaitheora LCD traidisiúnta ach comhéadan painéil amháin, rud a chuireann iallach ar innealtóirí crua-earraí a athdhearadh nó cláir rialaithe iolracha a cheannach do thionscadail éagsúla.

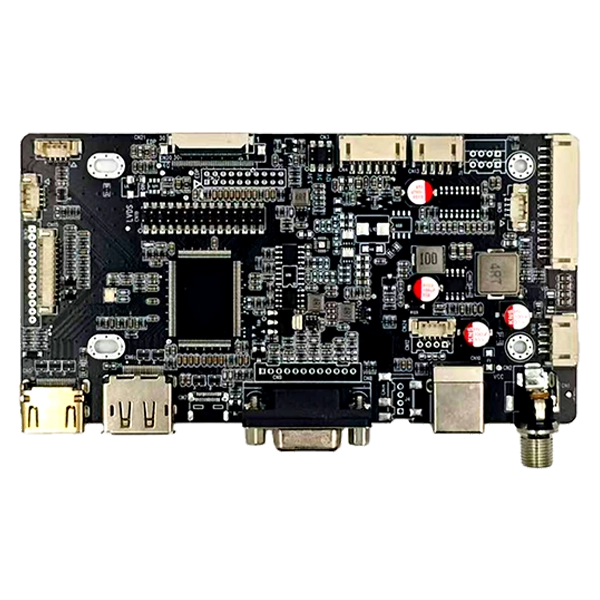

SKY-TDMannaHDMI agus DP agus VGA agus Cineál C Go LVDS EDP Interface AD Boardcuireann sé deireadh leis na teorainneacha seo trí chomhtháthúHDMI, DisplayPort, VGA agus USB Cineál-Cionchuir físe mar aon leLVDS agus eDPaschuir a thaispeáint ar PCB amháin de ghrád tionsclaíoch.
Cibé an bhfuil tú ag forbairt HMI nua, ag uasghrádú trealamh oidhreachta nó ag comhtháthú taispeáint leabaithe in innealra tionsclaíoch, tacaíonn bord rialaitheora amháin le cumraíochtaí iomadúla LCD agus ag an am céanna ag laghdú am innealtóireachta, costas fardail agus castacht an táirge.
Deartha le haghaidh feidhmeanna tionsclaíocha fadtéarmacha, seachadann an bord cáilíocht íomhá cobhsaí, roghanna cumhachta solúbtha agus comhéadain fhorimeallacha cuimsitheacha do mhonaróirí trealaimh OEM agus comhtháthóirí córais.

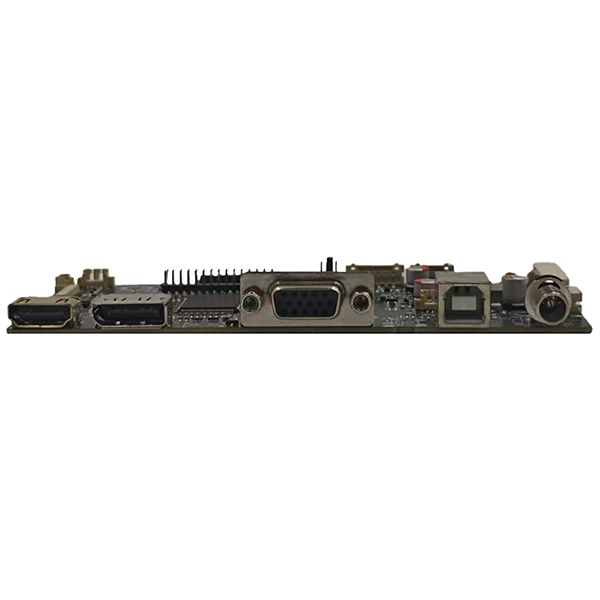

Comhtháthaíonn an Bord Comhéadain AD seo roghanna iomadúla ionchuir agus tá sé ag luí go hiomlán leis na foinsí físeáin is coitianta sa lá atá inniu ann:HDMI, DisplayPort (DP), VGA, agus USB Cineál-C (Mód Alt DP). Ligeann sé seo do chustaiméirí aistriú gan uaim idir ardáin óstaigh éagsúla gan gá le cláir tiontaire breise.

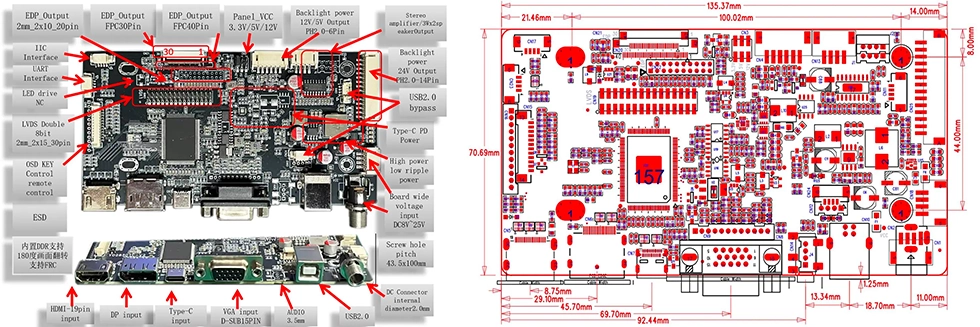

Tá an Bord Comhéadain AD HDMI agus DP agus VGA agus Cineál C Go LVDS seo ag luí go hiomlán leis an dá chaighdeán comhéadan LCD príomhshrutha. I measc na roghanna aschuir taispeána atá ar fáil tá LVDS dé-chainéil 8-giotán, eDP 20-bioráin, 30-bioráin eDP FPC, agus 40-bioráin eDP FPC. Tá sé an-oiriúnach do raon leathan modúl TFT LCD tionsclaíoch, ó scáileáin 7-orlach go taispeántais i bhformáid mhór.
Murab ionann agus boird taispeána grád tomhaltóra, tá an Bord Comhéadain AD HDMI agus DP agus VGA seo agus Cineál-C Go LVDS deartha go sonrach le haghaidh feidhmeanna tionsclaíocha ard-sonraíochta agus éilitheacha. I measc a phríomhghnéithe crua-earraí tá voltas ionchuir DC leathan (8V-25V), dearadh cumhachta tionsclaíoch íseal-ripple, cosaint fheabhsaithe ESD (Urscaoileadh Leictreastatach), agus úsáid comhpháirteanna de ghrád tionsclaíochta chun oibriú cobhsaí fadtéarmach a chinntiú. Tá sé oiriúnach go háirithe do thimpeallachtaí casta mar shuíomhanna lasmuigh agus coinníollacha ardteochta, ag ráthú cobhsaíocht taispeána comhsheasmhach.
Úsáidtear an Bord Comhéadain AD HDMI agus DP agus VGA seo agus Cineál C Go LVDS go forleathan i dtáirgí tionsclaíocha atá ag feidhmiú i dtimpeallachtaí casta. I measc na gcásanna iarratais tipiciúla tá críochfoirt HMI tionsclaíocha, monatóirí tadhaill fráma oscailte, comhéadain meaisín CNC, trealamh diagnóis leighis, agus córais fís meaisín.
Tá gach tionscadal taispeána uathúil. Soláthraímid seirbhísí tacaíochta teicniúla cuimsitheacha, lena n-áirítear fíorú comhoiriúnachta painéil LCD, leas iomlán a bhaint firmware, modhnú EDID (Sonraí Aitheantais Taispeána Leathnaithe), tiúnadh paraiméadar backlight, dearadh cábla saincheaptha LVDS agus eDP, agus priontáil lógó PCB. Cibé an bhfuil bord rialaithe caighdeánach nó réiteach saincheaptha iomlán ag teastáil ó do thionscadal, seachadann SKY-TDM tacaíocht innealtóireachta gairmiúla ag gach céim de shaolré an táirge.
| Mír | Sonraíocht |
| Ionchur Físeáin | HDMI, DisplayPort(DP), VGA, Cineál-C |
| Taispeáint Aschur | LVDS, eDP (20pin/30pin/40pin) |
| Voltas Painéil | 3.3V/5V/12V |
| Aschur Backlight | 5V/12V/24V |
| Fuaime | Aimplitheoir 3W x 2 |
| Voltas ionchuir | 8~28V |
| Teocht Oibriúcháin | -20°C go 80°C |
| Bioráin | Comhartha | Bioráin | Comhartha |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Bioráin | Comhartha | Bioráin | Comhartha |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_GA |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Bioráin | Comhartha | Bioráin | Comhartha |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_GA |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Bioráin | Comhartha | Bioráin | Comhartha |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Bioráin | Comhartha |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | AR / AS |
| 5 | +12V/5V |
| 6 | +12V/5V |
Níl soláthar crua-earraí ach an bunús; Is é an tseirbhís an ráthaíocht do rath fadtéarmach. Tá SKY-TDM tiomanta do sheoladh do thionscadail a luathú agus do dhúshláin slabhra soláthair a réiteach go hiomlán. Cuirimid an tacaíocht lárnach seo a leanas ar fáil:
- Saolré Fada Táirge:Cumais táirgthe mais cobhsaí agus iontaofa.
- Tacaíocht Theicniúil Chuimsitheach:Cúnamh le tástáil comhoiriúnachta LCD agus cáblaí comhartha saincheaptha.
- Múnla Táirgeadh Solúbtha:Íseal MOQ (Cainníocht Ordú Íosta) agus freagra teicniúil tapa.
- Réitigh Taispeána Uile-i-Aon:Scáileáin tadhaill agus painéil LCD seolta mar thacar comhoiriúnaithe chun freastal ar riachtanais éagsúla.
A: Tá. Tá sé comhoiriúnach le painéil TFT LCD de ghrád tionsclaíoch a bhfuil comhéadain LVDS nó eDP acu. Is féidir linn na nascóirí agus na firmware cuí a mholadh bunaithe ar do mhúnla painéil ar leith.
A: Tacaíonn an bordHDMI, DisplayPort, VGA, agus USB Cineál-C(le DP Alt Mode), ag cinntiú comhoiriúnacht leathan le ríomhairí tionsclaíochta éagsúla agus córais leabaithe.
A: Tá. Cuirimid seirbhísí cuimsitheacha saincheaptha firmware ar fáil, lena n-áirítear coigeartuithe uainiúcháin, cumraíocht EDID (Sonraí Aitheantais Taispeána Leathnaithe), saincheaptha lógó tosaithe, agus leas iomlán a bhaint as paraiméadar painéil.
A: Tacaíonn an bord rialaitheora raon ionchuir DC leathan de8V go 25V, rud a fhágann go bhfuil sé ag luí go foirfe le córais soláthair cumhachta tionsclaíocha 12V agus 24V araon.
A: Tá. Déanaimid cáblaí LVDS saincheaptha, cáblaí eDP FPC, cáblaí backlight, agus úmacha cumhachta chun comhtháthú plug-and-play a chinntiú dár gcustaiméirí.
A: Tá. Tacaímid le priontáil lógó PCB silkscreen, saincheaptha firmware, modhnuithe cónascaire, tionóil cábla, agus seirbhísí forbartha ODM iomlán.
A: Tacaíonn aschur LVDS suas go dtí1920×1080 @ 60Hz(dé-chainéil 8-giotán). Tacaíonn aschur eDP suas go dtí3840×2160 @ 60Hz(4K UHD), ag brath ar shonraíocht an phainéil agus ar cháilíocht an chábla. Maidir le feidhmchláir 4K, molaimid an comhéadan eDP a úsáid le haghaidh bandaleithead is fearr.
A: Tá. Tacaíonn an bord le rothlú íomhá 180 ° trí chumraíocht firmware. Le haghaidh rothlú 90 ° / 270 ° (modh portráide), is féidir linn an firmware a shaincheapadh bunaithe ar do riachtanais phainéil agus iarratais. Sonraigh le do thoil do riachtanas treoshuímh agus ordú á dhéanamh.
Ag lorg iontaofaHDMI agus DP agus VGA agus Cineál C Go LVDS EDP Interface AD Boarddon chéad tionscadal taispeána leabaithe eile?
Chun an réiteach is oiriúnaí a mholadh, cuir an fhaisnéis seo a leanas ar fáil agus fiosrúchán á dhéanamh agat:
- Uimhir mhúnla painéil LCD
- Comhéadan ionchuir físe riachtanach (HDMI, DP, VGA, nó USB Type-C)
- Voltas cumhachta ionchuir
- Riachtanais backlight
- Cainníocht bhliantúil mheasta
- Ceanglais saincheaptha OEM nó firmware
Déanfaidh ár bhfoireann innealtóireachta athbhreithniú ar do shonraíochtaí agus soláthróidh siad réiteach comhoiriúnach, moltaí teicniúla, agus luachan laistigh de 24 uair an chloig gnó.
