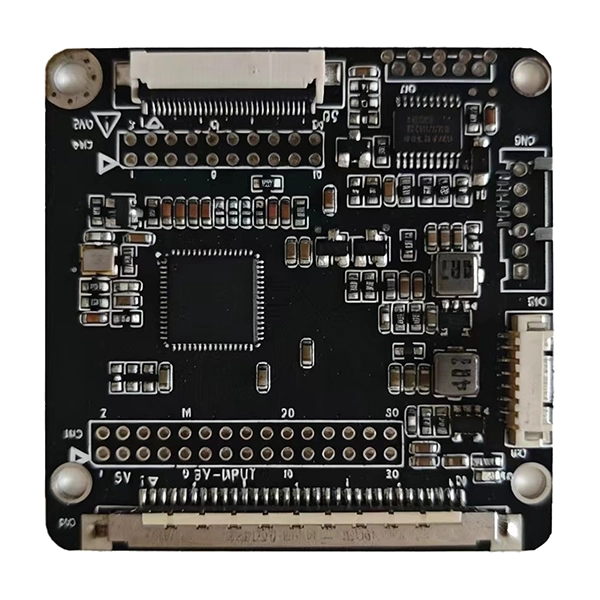

LVDS go Bord Tiontaire EDP le haghaidh Taispeántais LCD Tionscail

Leanann go leor gléasanna tionsclaíocha ag baint úsáide as rialaitheoirí grafaicí LVDS iontaofa, agus glacann painéil LCD níos nuaí an comhéadan Leabaithe DisplayPort (eDP) níos mó. Is minic a bhíonn costasach agus Tógann am é an t-ardán rialaithe iomlán a athsholáthar. Tá anLVDS go Bord Tiontaire EDP le haghaidh Taispeántais LCD Tionscailó SKY-TDM soláthraíonn sé réiteach imirce éifeachtach trí chomharthaí físe LVDS caighdeánach a thiontú go aschur eDP, rud a ligeann do mhonaróirí OEM painéil LCD nua-aimseartha a chomhtháthú gan a n-ailtireacht crua-earraí atá ann cheana féin a athdhearadh.

Deartha go sonrach le haghaidh feidhmeanna tionsclaíocha, seachadann an bord tiontaire dlúth seo tarchur comhartha cobhsaí, comhoiriúnacht den scoth, agus iontaofacht fhadtéarmach do threalamh uathoibrithe, feistí leighis, córais iompair, ríomhairí leabaithe, agus críochfoirt Chliste.

Crua-earraí Reatha a Nuachóiriú Gan Athsholáthar do Cheannasaí

Fanann go leor táirgí tionsclaíocha i seirbhís ar feadh 10-15 bliana, agus athraíonn teicneolaíocht LCD i bhfad níos tapúla. De réir mar a bhíonn fáil níos lú ar phainéil LVDS agus taispeántais eDP mar chaighdeán an tionscail, tá dúshláin fhoinsithe atá ag dul i méid roimh mhonaróirí.

In ionad an t-ardán leabaithe iomlán a athdhearadh, feidhmíonn bord tiontaire SKY-TDM mar dhroichead comhéadan cliste idir do rialtóir LVDS atá ann cheana féin agus na modúil eDP LCD is déanaí.

Laghdaíonn an cur chuige seo costais innealtóireachta go suntasach, giorraíonn sé timthriallta forbartha, agus cosnaíonn sé d'infheistíocht crua-earraí reatha.

Cibé an ndéantar trealamh tionsclaíoch a uasghrádú nó táirge nua a dhearadh timpeall ardán próiseálaí atá ann cheana féin, soláthraíonn an bord tiontaire seo réiteach taispeána iontaofa agus inscálaithe.

Tógtha le haghaidh Iontaofacht Tionscail

Éilíonn timpeallachtaí tionsclaíocha i bhfad níos mó ó bhord tiontaire ná comhshó comhartha simplí. Chun oibriú iontaofa fadtéarmach a chinntiú, tógtar gach bord tiontaire le comhpháirteanna leictreonacha de ghrád tionsclaíochta agus tá leagan amach PCB optamaithe (Bord Ciorcaid Clóbhuailte) ann.

Buaicphointí Innealtóireachta:

- Fáiltiú comhartha difreálach LVDS cobhsaí

- Tarchur aschuir comhartha eDP ardluais

- Meaitseáil impedance optamaithe

- Dearadh EMI Íseal (Cur isteach Leictreamaighnéadach).

- Seicheamh cumhachta iontaofa

- Comhpháirteanna tionscail de ghrád teocht-rátaithe

- Dearadh PCB Dlúth (Tomhais ach 50 × 50 mm)

- Tomhaltas cumhachta íseal

- Cobhsaíocht fhadtéarmach den scoth

Cuidíonn na gnéithe seo le cáilíocht íomhá níos fearr a choinneáil le linn oibriú leanúnach agus ag an am céanna íoslaghdaítear saincheisteanna ar nós caochaíl scáileáin, caillteanas comhartha, nó neamhghnáchaíochtaí sioncrónaithe.

Comhoiriúnacht LCD Solúbtha

Is minic a bhíonn paraiméadair uainiúcháin éagsúla, pinouts cónascaire, agus riachtanais tosaighúcháin ag monaróirí LCD éagsúla. In ionad réitigh chaighdeánacha seasta amháin a thairiscint, oibrímid go dlúth le custaiméirí chun tacaíocht innealtóireachta gairmiúla a sholáthar do chomhoiriúnacht LCD saincheaptha.

I measc na seirbhísí saincheaptha tacaithe tá: cumraíocht réitigh, leas iomlán a bhaint as uainiú LCD, coigeartú paraiméadar painéil eDP, ríomhchlárú EDID (Sonraí Aitheantais Taispeána Leathnaithe), saincheaptha firmware, leas iomlán a bhaint as rialú backlight, oiriúnú cónascaire, saincheaptha cábla, agus cúnamh comhtháthú meicniúil.

Ligeann an t-ardleibhéal solúbthachta seo do chustaiméirí OEM taispeántais a chomhtháthú go héasca ó mhonaróirí painéil éagsúla le costais athdhearadh crua-earraí íosta.

Cásanna Iarratais tipiciúla

Tá an Bord Tiontaire LVDS go EDP le haghaidh Taispeántais LCD Tionscail comhtháite go forleathan i réimsí éagsúla, lena n-áirítear: uathoibriú tionsclaíoch HMI, comhéadain meaisín CNC, ríomhairí pearsanta leabaithe tionsclaíocha, trealamh diagnóis leighis, ionstraimí saotharlainne, córais rialaithe iarnróid, rialtóirí comharthaíochta digiteacha, bothanna féinseirbhíse, trealamh déantúsaíochta cliste, córais iompair chliste, córais fís tionsclaíocha, agus trealamh tástála iniompartha.

Mar gheall ar a lorg dlúth tá sé oiriúnach go háirithe d'fheidhmchláir ina bhfuil spás suiteála teoranta.

Sonraíochtaí Teicniúla

Comhéadan Ionchuir FI-XB30S LVDS

Comhéadan Ionchur LVDS 2x15 pin JST

Comhéadan Aschuir Pitch eDP FFC-30Pin-0.5mm

Comhéadan Aschuir eDP JST 2x10 Bioráin

Comhéadan Backlight CVILUX 6-Pin 2.0mm

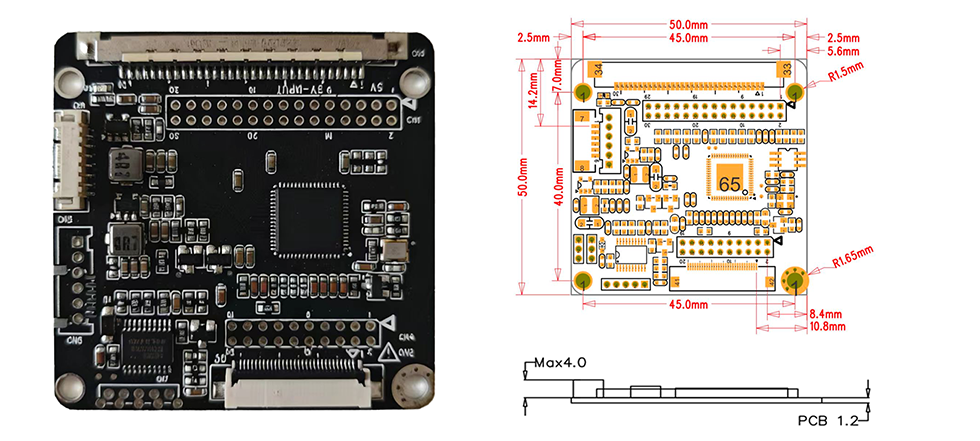

Toisí

Cén fáth Uasghrádú ó LVDS go Painéil LCD eDP?

Tá an tionscal taispeána ag aistriú go seasta ó chomhéadain LVDS go eDP (Embedded DisplayPort). Seo é an fáth go bhfuil monaróirí OEM ag déanamh an lasc:

Bandaleithid níos airde:Tacaíonn eDP le réitigh níos airde agus rátaí athnuachana i gcomparáid le LVDS, ag cur ar chumas taispeántais 4K agus ard-ráta fráma nach féidir le LVDS a láimhseáil.

Níos lú Cáblaí:Úsáideann eDP níos lú línte comhartha ná LVDS, ag laghdú castacht ródú cábla inmheánach agus ag feabhsú feidhmíocht EMI.

Tomhaltas Cumhachta Íochtarach:Feidhmíonn eDP ag voltais níos ísle agus cuimsíonn sé gnéithe coigilte cumhachta, rud a fhágann go bhfuil sé oiriúnach do threalamh faoi thiomáint ceallraí agus atá tíosach ar fhuinneamh.

Cáilíocht Íomhá Níos Fearr:Tacaíonn eDP le doimhneacht datha níos airde agus le hardghnéithe próiseála íomhá amhail féin-athnuachan painéil agus rátaí athnuachana athraitheacha.

Infhaighteacht an Phainéil sa Todhchaí:Tá monaróirí LCD ag éirí níos mó de réir a chéile le painéil LVDS i bhfabhar eDP. Cinntíonn uasghrádú anois soláthar painéil fhadtéarmach gan a bheith ag brath ar mhúnlaí LVDS scortha.

Comhtháthú Simplithe:Úsáideann eDP nascóirí caighdeánacha agus cáblaí níos simplí, ag laghdú am cóimeála agus earráidí nasctha féideartha.

Do mhonaróirí trealaimh thionsclaíoch, cuireann aistriú chuig painéil eDP tríd ár gclár tiontaire cosán praiticiúil chuig teicneolaíocht taispeána nua-aimseartha gan athsholáthar a dhéanamh ar na rialtóirí atá ann cheana féin.

Cásanna Imirce Coitianta

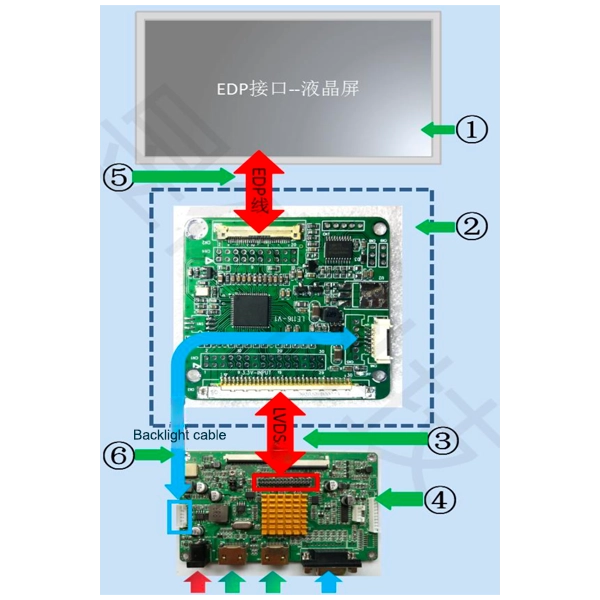

Cás 1: Rialaitheoir Oidhreacht le Uasghrádú Painéil eDP

Oibríonn do rialtóir reatha go foirfe ach ní aschuireann sé ach LVDS. Tá deireadh leis an bpainéal LVDS bunaidh, agus níl ach athsholáthar eDP ar fáil. Suiteáil ár mbord tiontaire idir an rialtóir LVDS agus an painéal eDP nua --- gan aon athruithe firmware ar an bpríomhrialtóir atá ag teastáil.

Cás 2: Forbairt Táirgí Nua le hArdán Próiseálaithe Reatha

Tacaíonn d’ardán próiseálaí le haschur LVDS, ach úsáideann an painéal LCD idéalach do do tháirge nua eDP. In ionad an príomhchlár iomlán a athdhearadh, bain úsáid as ár gclár tiontaire chun an bhearna comhéadain a líonadh agus chun an t-am go dtí an margadh a luathú.

Cás 3: Soláthar Painéil Ilfhoinse

Chun riosca slabhra soláthair a laghdú, ní mór duit soláthróirí painéil LCD iolracha a cháiliú --- cuid acu ag tairiscint LVDS, cuid eile eDP. Lenár gclár tiontaire, is féidir leat a chaighdeánú ar aschur rialaitheora amháin (LVDS) agus tú ag aimsiú go solúbtha ceachtar painéal comhéadan.

Cás 4: Uasghrádú Allamuigh ar Threalamh Imlonnaithe

Úsáideann do bhonn trealaimh suiteáilte painéil LVDS atá ag éirí deacair a fháil. Ceadaíonn ár gclár tiontaire d'fhoirne seirbhíse painéil eDP atá ar fáil a chur in ionad painéil LVDS theip le linn cothabhála allamuigh, ag leathnú saol an trealaimh gan uasghrádú costasach rialtóra.

Cén fáth Roghnaigh SAM?

Tá sé chomh tábhachtach céanna an soláthraí ceart a roghnú agus na crua-earraí ceart a roghnú. Murab ionann agus dáileoirí a sheolann cláir chaighdeánacha go simplí, soláthraíonn SKY-TDM comhoibriú innealtóireachta iomlán le linn do thionscadal.

Ár Buntáistí Croí

- Monaróir Taispeána Tadhaill Gairmiúla

- Taithí Fhairsing ar Chomhtháthú Taispeána Tionscail

- Forbairt Firmware Saincheaptha

- Seirbhísí Dearaidh Cábla Chustaim

- Tástáil Comhoiriúnachta LCD

- ISO 9001Deimhniú Córas Bainistíochta Cáilíochta

- ISO 13485Deimhniú Córas Bainistíochta Cáilíochta Feistí Leighis

- IATF 16949Deimhniú Córas Bainistíochta Cáilíochta Feithicleach

- Fréamhshamhail Mhear

- Soláthar Cobhsaí Fadtéarmach

- Tacaíocht Theicniúil Chuimsitheach Roimh agus Tar éis Táirgeadh

Oibríonn ár bhfoireann innealtóireachta go dlúth le custaiméirí OEM chun rioscaí forbartha a laghdú agus am táirgí go dtí an margadh a luathú.

CCanna

C1: An féidir le Bord Tiontaire LVDS go EDP le haghaidh Taispeántais LCD Tionscail tacú le haon phainéal eDP LCD?

A: Is féidir tacaíocht a thabhairt don chuid is mó de LCDs eDP tionsclaíoch tar éis cumraíocht firmware. Molaimid d'uimhir mhúnla LCD a sholáthar le haghaidh meastóireachta comhoiriúnachta.

C2: An bhfuil saincheaptha firmware ar fáil?

A: Tá. Is féidir paraiméadair ama, réitigh, faisnéis EDID, agus seichimh tosaigh a shaincheapadh.

C3: An féidir leat cáblaí meaitseála a sholáthar?

A: Go deimhin. Déanaimid cáblaí LVDS saincheaptha, cáblaí eDP, cáblaí FFC/FPC, agus úmacha sreangaithe iomlána.

C4: An féidir leat cabhrú le haistriú ó thaispeántas LVDS as feidhm?

A: Tá. Is é seo ceann de na feidhmchláir is coitianta don chlár tiontaire seo. Is féidir linn LCDanna athsholáthair comhoiriúnacha a mholadh agus an tiontaire a chumrú dá réir sin.

C5: An bhfuil an tiontaire oiriúnach le haghaidh oibriú tionsclaíoch leanúnach?

A: Tá. Tá an bord deartha ag baint úsáide as comhpháirteanna de ghrád tionsclaíoch atá beartaithe le haghaidh oibriú fadtéarmach, leanúnach.

C6: An dtacaíonn tú le horduithe fréamhshamhlacha beaga?

A: Tá. Tá samplaí innealtóireachta ar fáil roimh olltáirgeadh.

C7: Cé chomh fada is atá infhaighteacht táirgí?

A: Is minic go mbíonn saolré táirgí fada ag teastáil ó thionscadail thionsclaíocha. Tacaímid le soláthar fadtéarmach agus bainistíocht saolré do chustaiméirí OEM.

C8: An dtacaíonn an bord le hionchur LVDS aon-chainéil agus dé-chainéil araon?

A: Tá. Tacaíonn an bord le cumraíochtaí ionchuir LVDS aon-chainéil (1-lána) agus dé-chainéil (2-lána). Socraítear an chumraíocht chuí le linn saincheaptha firmware bunaithe ar do riachtanais rialaitheora agus painéil ar leith.

C9: Cad é an rún uasta a thacaíonn an bord tiontaire seo?

A: Tacaíonn an bord le rúin suas go dtí1920×1080 @ 60Hzle haghaidh ionchur LVDS aon-chainéil agus suas go dtí2560×1440 @ 60Hzle haghaidh ionchur LVDS dé-chainéil, ag brath ar shonraíochtaí an phainéil agus ar cháilíocht an chábla. Le haghaidh painéil réitigh níos airde, téigh i dteagmháil lenár bhfoireann innealtóireachta le haghaidh meastóireachta comhoiriúnachta.
