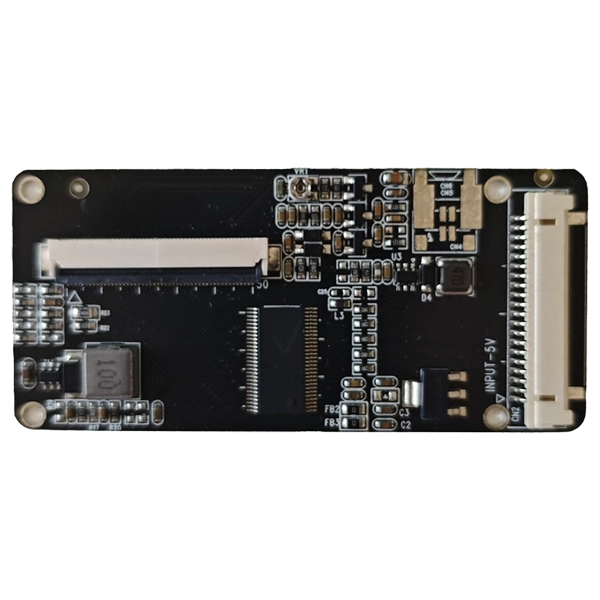

LVDS chuig an mBord Tiontaithe Comhartha TTL

De réir mar a leanann painéil LCD tionsclaíocha ag teacht chun cinn, éilíonn go leor córais leabaithe comhshó comhartha iontaofa idir comhéadain taispeána éagsúla. SKY-TDMannaLVDS chuig an mBord Tiontaithe Comhartha TTLSoláthraíonn sé réiteach gairmiúil d'innealtóirí ar gá dóibh painéil TTL/RGB TFT LCD a thiomáint trí aschuir LVDS agus cáilíocht íomhá den scoth agus cobhsaíocht an chórais á chothabháil, agus costais iomlána á laghdú ag an am céanna.

Deartha go sonrach le haghaidh timpeallachtaí tionsclaíocha, comhtháthaíonn an bord tiontaire seo bainistíocht cumhachta ard-éifeachtúlachta, leagan amach PCB optamaithe, agus comhpháirteanna de ghrád tionsclaíoch chun oibriú cobhsaí a chinntiú faoi choinníollacha éilitheacha. I gcomparáid le roghanna eile de ghrád tomhaltóra, cuireann sé feidhmíocht EMC (Comhoiriúnacht Leictreamaighnéadach) níos fearr ar fáil, astaíochtaí níos ísle EMI (Cur isteach Leictreamaighnéadach), saolré oibriúcháin níos faide, agus comhoiriúnacht níos airde le modúil LCD tionsclaíocha.

Cibé an bhfuil LCD nua á chomhtháthú i dtrealamh atá ann cheana féin nó ag uasghrádú na gcóras oidhreachta, giorraíonn an bord seo am forbartha go héifeachtach agus déanann sé comhtháthú córas a chuíchóiriú.

Deartha le haghaidh Iontaofacht Fadtéarmach Tionscail

Murab ionann agus boird forbartha caighdeánacha, tá an Bord Tiontaithe Comhartha LVDS go TTL seo optamaithe le haghaidh oibriú leanúnach i dtimpeallachtaí tionsclaíocha.

Áiríonn sé:

- Dearadh PCB tionsclaíoch de ghrád

- Ailtireacht ionchuir LVDS cobhsaí

- TTL/RGB aschur LCD 50-bioráin

- Dearadh soláthar cumhachta íseal-torainn

- Tiománaí backlight LED ard-éifeachtúlachta

- Voltas VCOM inchoigeartaithe

- Feidhmíocht EMC den scoth

- Tomhaltas cumhachta íseal

- Sláine comhartha ardluais

- Comhpháirteanna saolré fada

Déanann an dearadh meicniúil dlúth freisin go bhfuil sé oiriúnach do tháirgí leabaithe ina bhfuil spás suiteála teoranta.

Príomhghnéithe

Cobhsaíocht Comhartha Leibhéal Tionscail

Laghdaíonn ródú difreálach optamaithe go cúramach saobhadh comhartha agus cinntíonn sé tarchur cobhsaí íomhá.

Feidhmíocht EMC den scoth

Laghdaíonn leagan amach PCB agus dearadh cumhachta trasnaíocht leictreamaighnéadach, rud a fhágann go bhfuil deimhniú níos éasca do threalamh tionsclaíoch.

Comhoiriúnacht Ard

Tacaíonn sé le raon leathan de phainéil TFT LCD tionsclaíocha ag baint úsáide as comhéadain TTL/RGB 50 bioráin.

Bainistíocht Éifeachtach Cumhachta

Laghdaíonn ciorcadacht cumhachta ard-éifeachtúlachta comhtháite giniúint teasa agus feabhsaíonn sé iontaofacht iomlán.

Ciorcad VCOM inchoigeartaithe

Ligeann sé d'innealtóirí feidhmíocht taispeána a mhionchoigeartú do phainéil LCD éagsúla.

Tiománaí backlight faoi stiúir cobhsaí

Soláthraíonn gile comhsheasmhach le cobhsaíocht fhadtéarmach den scoth.

Comhtháthú Córas Éasca

Déanann nascóirí caighdeánacha suiteáil a shimpliú agus timthriallta forbartha táirgí a ghiorrú.

Sonraíochtaí tipiciúla

Comhéadan T-CON TTL FFC 50 PIN

Comhéadan HRS DF14-20/DF19-20 LVDS

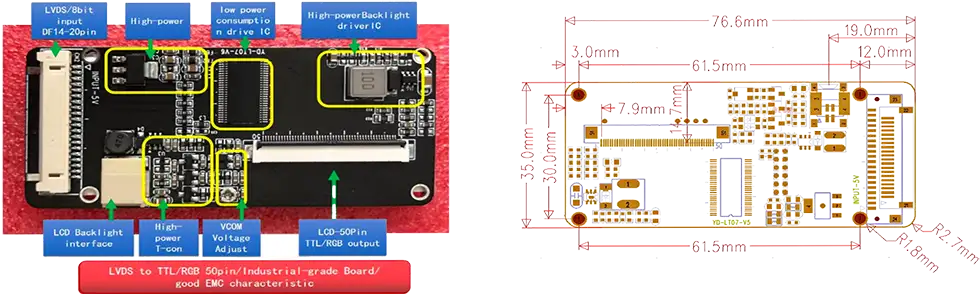

Toisí

Feidhmchláir

Tá an bord seo oiriúnaithe d'iarratais tionsclaíocha agus tá sé an-oiriúnach do thimpeallachtaí tionsclaíocha éilitheacha, mar shampla HMIanna tionsclaíocha, trealamh tionsclaíoch, meaisíní crannchuir, agus feistí leighis.

Faoi láthair, tacaíonn an táirge seo le comharthaí comhéadan ar leith. Má theastaíonn comharthaí comhéadan éagsúla uait, tabhair na sonraíochtaí comhéadan LCD le do thoil, agus déanfaimid an bord a athdhearadh dá réir sin chun freastal ar do chuid riachtanas.

Cathain a Úsáidfidh an Bord seo vs Ceangal Díreach Painéal LVDS

Cathain a Bhfuil An Bord Tiontaithe seo ag Teastáil uait?

Úsáideann an chuid is mó de na painéil LCD tionsclaíocha inniu comhéadain LVDS nó eDP. Mar sin féin, tá comharthaí TTL/RGB (RGB comhthreomhara) fós ag teastáil ó go leor dearaí trealaimh oidhreachta agus modúil taispeána speisialaithe áirithe. Seo é nuair a bheidh an bord seo uait:

Úsáid an Bord seo Más:

- Aschuir do chóras comharthaí LVDS ach tá ionchur TTL/RGB ag teastáil ó do phainéal LCD

- Tá painéal taispeána oidhreachta agat le comhéadan TTL 50-bioráin

- Tá córas á uasghrádú agat ach tá painéal TTL reatha á choinneáil agat

- Ní mór duit painéil TTL a thástáil nó a bhailíochtú ag baint úsáide as foinsí comhartha LVDS

Is Leor Ceangal Díreach LVDS Más:

- Úsáideann d'fhoinse agus do phainéal araon LVDS (níl aon athrú ag teastáil)

- Tá ionchuir eDP nó HDMI ag do phainéal

- Tá córas nua á dhearadh agat le painéil chomhéadain nua-aimseartha

Tá an bord seo deartha go sonrach don chás tiontaithe --- ag cur ar chumas na n-innealtóirí painéil TTL atá ann cheana a athúsáid le ríomhairí tionsclaíochta níos nuaí atá feistithe le LVDS nó le rialtóirí leabaithe.

Buntáistí Innealtóireachta

Réitímid na dúshláin fhíor-dhomhain atá roimh chustaiméirí OEM le linn comhtháthú LCD. Trí thacú le comhshó idir foinsí aschuir LVDS éagsúla agus painéil TTL LCD 50-bioráin ar leith, cuirimid deireadh leis an ngá atá le hathdhearadh córais. Tá ailtireacht chumhachta neamhspleách ag an mbord a íoslaghdaíonn luaineachtaí voltais chun cobhsaíocht iomlán an táirge a fheabhsú, agus feabhsaíonn ródú PCB de ghrád tionsclaíoch go mór feidhmíocht EMC agus laghdaítear cur isteach ar an gcóras. Ina theannta sin, cuirimid saincheaptha cuimsitheach ar fáil; cuir ar fáil go simplí do chuid riachtanas maidir le sainmhínithe comhéadan, cineálacha cónascaire, agus suíomhanna poll gléasta, agus cuirfimid dearadh iomlán ar fáil a oireann go foirfe do do threalamh.

Cén fáth Roghnaigh SAM

Is éard atá i gceist le rogha linne níos mó ná LVDS a cheannach chuig an mBord Tiontaithe Comhartha TTL --- tá tú i gcomhpháirtíocht le comhghuaillí innealtóireachta a bhfuil taithí aige ar chomhtháthú taispeántais tionsclaíoch.

Soláthraímid réitigh chuimsitheacha aon-stad a chuimsíonn forbairt saincheaptha OEM & ODM, meastóireacht ar chomhoiriúnacht LCD, saincheaptha cábla, leas iomlán a bhaint as firmware, fréamhshamhlú bhaisc bheaga, cumais olltáirgeachta, cigireacht dhian ar cháilíocht, agus infhaighteacht táirgí fadtéarmacha. Cuidíonn ár gcur chuige uile-i-amháin le deireadh a chur leis na rioscaí cáilíochta neamhriachtanacha a bhaineann go minic le foinsiú ó sholáthraithe iolracha.

CCanna

C1: Cad iad na painéil LCD atá ag luí leis an mBord Comhshó Comharthaí LVDS go TTL seo?

A: Tá tacaíocht fhairsing ag an mbord do phainéil 50-bioráin TTL/RGB LCD leis an sainmhíniú pinout céanna.

C2: An féidir an cónascaire a shaincheapadh?

A: Tá. Is féidir an cineál cónascaire, sannadh bioráin, fad cábla, agus sainmhíniú comhéadan a shaincheapadh go hiomlán.

C3: An dtacaíonn an bord le rúin éagsúla?

A: Tá. Soláthraímid cumraíochtaí comhfhreagracha firmware agus crua-earraí atá oiriúnaithe do rúin éagsúla LCD agus riachtanais uainiúcháin.

C4: An bhfuil an táirge seo oiriúnach do thimpeallachtaí tionsclaíocha?

A: Go deimhin. Deartha le comhpháirteanna de ghrád tionsclaíochta agus optamaithe le haghaidh feidhmíochta EMC (Comhoiriúnacht Leictreamaighnéadach), tógtar an bord seo le haghaidh oibriú leanúnach agus cobhsaí.

C5: An féidir leat cáblaí LVDS meaitseála a sholáthar?

A: Tá. Cuirimid cóimeálacha cábla iomlána ar fáil, lena n-áirítear cáblaí LVDS, cáblaí backlight, cáblaí cumhachta, agus úmacha saincheaptha.

C6: An soláthraíonn tú tacaíocht theicniúil?

A: Tá. Tá ár bhfoireann innealtóireachta ar fáil chun cabhrú leat le meastóireacht ar chomhoiriúnacht LCD, dífhabhtú comhéadan, agus comhtháthú córas.

C7: Cad é an t-am luaidhe tipiciúil?

A: Is gnách go mbíonn am luaidhe 2 go 3 seachtaine ag samhlacha caighdeánacha. Maidir le tionscadail saincheaptha, braitheann an t-am seachadta ar chastacht an dearadh.

C8: An bhfuil measúnú samplach ar fáil?

A: Tá. Molaimid go mór orduithe samplacha le haghaidh fíorú innealtóireachta roimh olltáirgeadh.

C9: An dtugann tú ráthaíochtaí soláthair fadtéarmacha?

A: Tá. Maidir le tionscadail thionsclaíocha, tacaímid le saolréanna fada táirgí agus soláthraímid pleanáil fhadtéarmach soláthair nuair is féidir.

C10: An féidir leis an mbord seo tacú le hionchur LVDS aon-chainéil agus dé-chainéil araon?

A: Tacaíonn an leagan caighdeánach le hionchur LVDS aon-chainéil (8-giotán). Maidir le ceanglais ionchuir LVDS dé-chainéil, is féidir linn dearadh an bhoird a shaincheapadh bunaithe ar do shonraíochtaí uainithe painéil LCD agus cónascaire ar leith. Tabhair uimhir mhúnla do phainéil nó sainmhíniú comhéadain le haghaidh meastóireachta.
