Nuair a bhíonn gá le trealamh tionsclaíoch ionchuir físe solúbtha agus nascacht iontaofa TFT LCD, an2-HDMI go Bord AD Chomhéadain TTL LVDSóSKY-TDMsoláthraíonn sé réiteach rialaitheora praiticiúil. Deartha do chomhtháthú taispeáint tionsclaíoch, tacaíonn sé le hionchuir dé HDMI, aschuir LVDS agus TTL, firmware inchumraithe, agus painéil LCD ó 7 go 32 orlach, ag cabhrú le forbróirí OEM comhtháthú crua-earraí a shimpliú agus iarracht forbartha a laghdú.
Ní mór do rialtóir taispeána níos mó a dhéanamh ná comharthaí físe a thiontú. Caithfidh sé an comhéadan LCD a mheaitseáil, tarchur íomhá cobhsaí a chothabháil, tacú le huainiú an phainéil riachtanach, agus fanacht iontaofa ar feadh shaolré an trealaimh. Tá an2-HDMI go Bord AD Chomhéadain TTL LVDSdeartha thart ar na riachtanais phraiticiúla seo. Trí dhá fhoinse físe HDMI a ghlacadh agus comhéadain aschuir LVDS nó RGB TTL a sholáthar, tugann sé solúbthacht níos mó do dhearthóirí trealaimh agus iad ag roghnú painéil TFT LCD tionsclaíocha. Is féidir a firmware configurable a oiriúnú freisin do réiteach, uainiú, sainmhínithe comhéadan, rialú backlight, socruithe OSD, agus riachtanais tionscadail eile. Déanann sé seo an bord oiriúnach le haghaidh uathoibriú tionsclaíoch, trealamh leighis, bothanna féinseirbhíse, comharthaíocht dhigiteach, trealamh iompair, agus córais taispeána leabaithe.
Clár na nÁbhar
- Cad is Bord AD Comhéadain 2-HDMI go LVDS TTL ann?
- Cén Fáth a Bhfuil Tábhacht ag Ionchuir Dual HDMI i dtaispeántais Thionsclaíoch?
- Conas a Fheabhsaíonn Aschuir LVDS agus TTL Comhoiriúnacht LCD?
- Cad iad na Príomhghnéithe atá le Breathnú?
- Cá Féadtar an Rialaitheoir Taispeána Seo a Úsáid?
- Conas a Shimplíonn sé Comhtháthú Taispeána OEM?
- Forbhreathnú Teicniúil ar an mBord Rialaithe
- Ceisteanna Coitianta
- Faigh Réiteach Taispeána Tionscail Chustaim

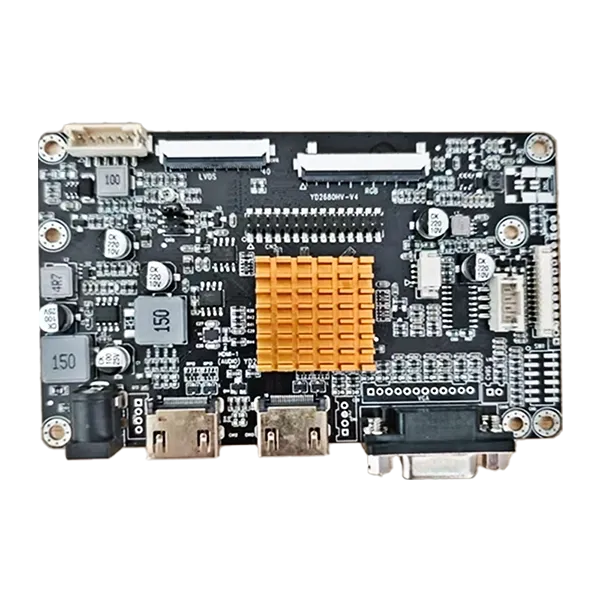

Cad is Bord AD Comhéadain 2-HDMI go LVDS TTL ann?
Feidhmíonn bord taispeána AD, ar a dtugtar bord rialaithe LCD go coitianta, mar phointe nasc idir foinse físeáin agus painéal LCD. I dtrealamh tionsclaíoch, féadfaidh an fhoinse físeáin comhartha HDMI a sholáthar agus d'fhéadfadh comhéadan LVDS nó TTL a bheith ag teastáil ón bpainéal TFT LCD roghnaithe. Aistríonn agus próiseálann an rialtóir an comhartha físe atá ag teacht isteach ionas gur féidir é a sheachadadh chuig an gcomhéadan LCD cuí.
Tá an2-HDMI go Bord AD Chomhéadain TTL LVDSdeartha go sonrach don chineál seo comhtháthaithe. Tacaíonn sé le dhá ionchur físe HDMI agus féadann sé aschur LVDS nó RGB TTL a sholáthar do phainéil TFT LCD tionsclaíocha comhoiriúnacha. De réir sonraíochtaí an táirge, is féidir é a chumrú le haghaidh taispeántais TFT tionsclaíoch ó thart ar 7 go 32 orlach, ag brath ar riachtanais shonracha an phainéil.
Maidir le tionscadail OEM, is féidir leis an gcur chuige seo laghdú a dhéanamh ar an ngá atá le hathdhearadh a dhéanamh ar an leictreonaic taispeána iomlán nuair a bhíonn samhlacha painéil nó cumraíochtaí trealaimh á n-athrú. Ina áit sin, is féidir le hinnealtóirí cumraíocht rialaitheora oiriúnach a roghnú agus réiteach, uainiú, sainmhíniú comhéadan agus riachtanais chumhachta an LCD a fhíorú.
Cén Fáth a Bhfuil Tábhacht ag Ionchuir Dual HDMI i dtaispeántais Thionsclaíoch?
Úsáideann córais thionsclaíocha níos mó foinsí físe iolracha. Mar shampla, d'fhéadfadh go mbeadh gá le meaisín faisnéis a thaispeáint ó ríomhaire agus é ag fáil comhartha ó cheamara tionsclaíoch, córas iniúchta, ríomhaire leabaithe, nó aonad próiseála tánaisteach.
Soláthraíonn rialtóir le dhá ionchur HDMI bealach áisiúil chun dhá fhoinse físe digiteacha a nascadh agus aistriú eatarthu. Féadann sé seo ailtireacht an chórais a dhéanamh níos solúbtha gan gá le feiste lasctha seachtrach breise i ngach feidhmchlár.
- Foinsí iomadúla físe:Soláthraíonn dhá ionchur HDMI solúbthacht níos fearr don chóras.
- Comhtháthú córais:Is féidir aistriú foinse físeáin a ionchorprú san ailtireacht taispeána.
- Uasghráduithe trealaimh:Is féidir córais atá ann cheana féin a oiriúnú d’fhoinsí físeáin nua bunaithe ar HDMI.
- Solúbthacht dearaidh:Is féidir le hinnealtóirí córais taispeána a thógáil timpeall ar chumraíochtaí foinse éagsúla.
Tá an ghné seo úsáideach go háirithe do chórais HMI tionsclaíocha, críochfoirt rialaithe, trealamh iniúchta, bothanna, agus táirgí eile a bhfuil solúbthacht foinse taispeána tábhachtach.
Conas a Fheabhsaíonn Aschuir LVDS agus TTL Comhoiriúnacht LCD?
Ní úsáideann painéil LCD go léir an comhéadan leictreach céanna. Dhá chomhéadain a gcastar orthu go coitianta i bhfeidhmchláir thionsclaíocha TFT ná LVDS agus TTL/RGB. Is féidir neamh-chomhoiriúnacht, íomhánna éagobhsaí, nó athdhearadh crua-earraí breise a bheith mar thoradh ar roghnú an chomhéadan rialaitheora mícheart.
Tugann tacú le haschur LVDS agus TTL araon níos mó roghanna do dhearthóirí córais agus iad ag roghnú painéil LCD comhoiriúnacha. Áirítear ar naisc LVDS an rialaitheora péirí comhartha difreálach tiomnaithe, agus soláthraíonn a chomhéadan TTL sonraí RGB agus comharthaí sioncrónaithe do phainéil comhoiriúnacha.
| Comhéadan | Feidhm tipiciúla | Luach Comhtháthaithe |
|---|---|---|
| LVDS | Tarchur sonraí LCD difreálach ardluais | Oiriúnach do go leor painéil TFT LCD tionsclaíoch |
| TTL / RGB | Sonraí taispeána RGB comhthreomhara agus comharthaí uainiúcháin | Tacaíonn painéil TFT-chomhéadan TFT comhoiriúnach |
| HDMI | Ionchur foinse físeán digiteach | Nasc áisiúil le trealamh físe nua-aimseartha |
Ba cheart d'innealtóirí múnla cruinn LCD, réiteach, paraiméadair ama, ceanglais voltais, cumraíocht cónascaire, agus mapáil bioráin a dhearbhú i gcónaí roimh tháirgeadh. Braitheann comhoiriúnacht an chomhéadain ar shonraíocht iomlán an phainéil seachas ar ainm an chomhéadain amháin.
Cad iad na Príomhghnéithe atá le Breathnú?
Éilíonn roghnú rialtóir LCD tionsclaíoch níos mó ná seiceáil an bhfuil na nascóirí ionchuir agus aschuir ag teacht go fisiciúil. Féadfaidh sonraíochtaí leictreacha, cumraíocht firmware, uainiú painéil, riachtanais backlight, agus cúinsí soláthair fadtéarmacha tionchar a bheith acu ar iontaofacht an tionscadail.
Ionchuir Físeáin Dual HDMI
Ligeann dhá ionchur HDMI do dhearthóirí trealaimh ilfhoinsí físe digiteacha a nascadh agus an fhoinse cuí a roghnú de réir riachtanais an chórais.
Tacaíocht Aschuir LVDS agus TTL
Le tacú leis an dá chineál aschuir leathnaíonn sé raon na bpainéal TFT LCD comhoiriúnach agus féadann sé athdhearadh crua-earraí a laghdú nuair a úsáideann tionscadal OEM cumraíochtaí taispeána éagsúla.
Cumraíocht Firmware Solúbtha
Is féidir firmware a shaincheapadh de réir réiteach LCD, paraiméadair uainiúcháin, sainmhínithe comhéadan, ceanglais OSD, lógónna tosaithe, agus socruithe eile a bhaineann go sonrach le hiarratais. Tá sé seo luachmhar go háirithe do threalamh OEM agus ODM nuair nach leor cumraíocht chaighdeánach rialaitheora.
Dearadh Tionsclaíoch-Dírithe
Tá an bord beartaithe le haghaidh feidhmeanna tionsclaíocha leanúnacha, agus tá breithniúcháin deartha dírithe ar phróiseáil comhartha cobhsaí, laghdú trasnaíochta, infhaighteacht comhpháirteanna, agus oibriú fadtéarmach.
Comhtháthú Dlúth
Is féidir le bord rialaithe tiomnaithe ailtireacht taispeáint inmheánach trealaimh leabaithe a shimpliú, ag cabhrú le hinnealtóirí naisc LCD, rialú backlight, comhshó comhartha, agus feidhmeanna taispeána gaolmhara a bhainistiú laistigh d'ardán crua-earraí sainithe.
Cá Féadtar an Rialaitheoir Taispeána Seo a Úsáid?
Toisc go gcomhcheanglaíonn an rialtóir solúbthacht ionchuir HDMI le roghanna aschuir LVDS agus TTL LCD, féadann sé freastal ar raon leathan d'iarratais taispeána leabaithe agus tionsclaíocha.
| Iarratas | Cén Fáth a Bhfuil an Rialaitheoir Úsáideach |
|---|---|
| Uathoibriú Tionsclaíoch | Nascann sé foinsí físe digiteacha le painéil taispeána TFT tionsclaíocha |
| Trealamh Liachta | Tacaíonn cumraíochtaí taispeána saincheaptha le haghaidh trealamh speisialaithe |
| Bothanna Féinseirbhíse | Soláthraíonn ionchur físeán solúbtha agus comhtháthú LCD leabaithe |
| Comharthaíocht Dhigiteach | Cumasaíonn sé foinsí ábhair bunaithe ar HDMI chun painéil LCD comhoiriúnacha a thiomáint |
| Trealamh Iompair | Tacaíonn sé le córais taispeána leabaithe a dteastaíonn oibriú cobhsaí uathu |
| Córais Leabaithe | Tairiscintí comhéadain inchumraithe le haghaidh dearaí taispeána a bhaineann go sonrach le feidhmchlár |
Braitheann an chumraíocht chuí ar thimpeallacht oibriúcháin an trealaimh, múnla LCD, foinse físeáin, réiteach, spás meicniúil, agus ailtireacht chumhachta. Ar an gcúis seo, ba cheart fíorú innealtóireachta a chomhlánú roimh olltáirgeadh.
Conas a Shimplíonn sé Comhtháthú Taispeána OEM?
Is féidir le comhtháthú taispeántais a bheith casta nuair a éilíonn tionscadal OEM go n-oibreoidh an painéal LCD, scáileán tadhaill, rialtóir, cáblaí, firmware, backlight, agus struchtúr meicniúil le chéile. Is féidir le bord rialaitheora is féidir a chumrú timpeall an sprioc-LCD cuid de na dúshláin chomhtháthaithe seo a laghdú.
Soláthraíonn SKY-TDM seirbhísí innealtóireachta taispeána a chlúdaíonn roghnú LCD, cumraíocht rialtóra, saincheaptha scáileán tadhaill, nascáil optúil, clúdach gloine, cáblaí comhéadain, agus ceanglais chomhtháthaithe taispeána gaolmhara. Áirítear lena chórais bhainistíochta cáilíochta deimhnithe ISO 9001, ISO 13485, agus IATF 16949, agus déantar tástáil fheidhmiúil ar bhoird rialaitheora roimh loingsiú de réir faisnéis táirge na cuideachta.
I gcás custaiméirí OEM agus ODM, is féidir le tacaíocht innealtóireachta a bheith san áireamh:
- Rún LCD agus cumraíocht uainiúcháin
- Mapáil bioráin LVDS agus coigeartú uainiúcháin TTL
- Optimization firmware
- Backlight agus rialú gile
- Cumraíocht teanga OSD
- Saincheapadh lógó tosaithe
- Bioráin cábla agus cumraíocht cónascaire
- Riachtanais gléasta meicniúla
- LCD agus meaitseáil painéal tadhaill
Is féidir leis an gcur chuige comhtháite seo a bheith luachmhar go háirithe do thionscadail ina bhfuil comhoiriúnacht taispeána agus infhaighteacht fhadtéarmach comhpháirteanna ina mbreathnuithe dearaidh tábhachtacha.
Forbhreathnú Teicniúil ar an mBord Rialaithe
Déanann an tábla seo a leanas achoimre ar shaintréithe tábhachtacha an réitigh rialtóra seo agus mínítear a n-ábharthacht phraiticiúil le linn fhorbairt an chórais taispeána.
| Sonraíocht / Gné | Cumraíocht ar Fáil | Sochar Innealtóireachta |
|---|---|---|
| Ionchuir Físeáin | 2 × HDMI | Tacaíonn foinsí éagsúla físeán digiteach |
| Aschuir LCD | LVDS agus TTL / RGB | Leathnaíonn roghanna comhoiriúnacha LCD |
| Raon Méid LCD | Timpeall 7-32 orlach | Oiriúnach do bhformáidí taispeána tionsclaíocha éagsúla |
| Firmware | Inchumraithe | Tacaíonn sé le paraiméadair taispeána a bhaineann go sonrach le tionscadail |
| Ceanglóir LVDS | JST 2×15 bioráin | Soláthraíonn naisc comhartha taispeána difreálach |
| LVDS FFC | 40-bioráin, 0,5 mm | Tacaíonn naisc painéil LCD comhoiriúnach |
| TTL T-CON | FFC 50-bioráin | Soláthraíonn naisc comhartha RGB agus uainiúcháin |
| Comhéadan Backlight | PH2.0 6-bioráin | Tacaíonn cumhacht backlight comhoiriúnach agus rialú |
Ba cheart na sainmhínithe bioráin iarbhír agus an chumraíocht leictreach a sheiceáil i gcónaí i gcoinne an sprioc-bhileog LCD. Mar shampla, úsáideann comhéadan LVDS péirí comhartha TX difreálach, agus cuimsíonn an comhéadan TTL sonraí RGB, DE, VS, HS, DCLK, agus comharthaí rialaithe gaolmhara. Tá mapáil cheart bioráin riachtanach chun comhtháthú rathúil a dhéanamh.
Ceisteanna Coitianta
1. Cad iad na painéil LCD is féidir a nascadh leis an rialtóir seo?
Is féidir an rialtóir a chumrú le haghaidh raon leathan de phainéil TFT LCD tionsclaíocha ag baint úsáide as comhéadain LVDS nó TTL comhoiriúnach. Is féidir tacaíocht a thabhairt do phainéil sa raon thart ar 7-32 orlach ag brath ar an tsamhail shonrach agus na riachtanais leictreachais. Trí uimhir mhúnla LCD a sholáthar, is féidir leis an bhfoireann innealtóireachta comhoiriúnacht a fhíorú.
2. An féidir an firmware a shaincheapadh do thionscadal OEM?
Tá. Is féidir le saincheaptha firmware réiteach LCD, paraiméadair uainiúcháin, sainmhínithe comhéadan, socruithe OSD, lógónna tosaithe, agus ceanglais eile a bhaineann go sonrach le tionscadail a chlúdach.
3. An dtugann an bord tacaíocht do phainéil LVDS agus TTL LCD araon?
Tá. Tá an rialtóir deartha chun roghanna aschuir LVDS agus RGB TTL a sholáthar, rud a ligeann dó tacú le cumraíochtaí TFT LCD tionsclaíocha comhoiriúnacha éagsúla.
4. An féidir dhá fhoinse HDMI a nascadh ag an am céanna?
Soláthraíonn an bord dhá chomhéadan ionchuir HDMI, rud a ligeann do dhá fhoinse físe digiteacha comhoiriúnacha a ionchorprú sa chóras taispeána le roghnú foinse de réir an iarratais chumraithe.
5. An bhfuil an rialtóir seo oiriúnach d'iarratais tionsclaíocha leanúnacha?
Tá an táirge deartha le haghaidh feidhmeanna tionsclaíocha agus oibriú leanúnach, le béim ar phróiseáil comhartha cobhsaí, rialú trasnaíochta, comhpháirteanna atá dírithe ar thionscal, agus breithnithe soláthair fadtéarmacha.
6. An féidir le SKY-TDM tionól taispeána iomlán a sholáthar?
Tá. Is féidir le SKY-TDM riachtanais chomhtháthaithe taispeána níos leithne a thacú, lena n-áirítear painéil LCD tionsclaíocha, scáileáin tadhaill capacitive nó friotacha, cláir rialaitheora, cáblaí comhéadan, nascáil optúil, gloine clúdaigh, agus seirbhísí innealtóireachta OEM/ODM gaolmhara.
Faigh Réiteach Taispeána Tionscail Chustaim
Is céim thábhachtach é an rialtóir LCD ceart a roghnú chun córas taispeána tionsclaíoch cobhsaí a thógáil. Le hionchuir dé HDMI, comhoiriúnacht aschuir LVDS agus TTL, firmware inchumraithe, agus tacaíocht innealtóireachta do mheaitseáil agus comhtháthú LCD, is féidir leis an rialtóir seo cabhrú le forbróirí OEM córais taispeána a chruthú timpeall ar a riachtanais theicniúla ar leith. Má tá measúnú á dhéanamh agat ar HMI tionsclaíoch nua, feiste leighis, both, taispeáint iompair, nó tionscadal trealaimh leabaithe, foghlaim níos mó faoi Bhord AD Chomhéadain 2-HDMI go LVDS TTL agusdéan teagmháil linnle do mhúnla LCD, réiteach, cineál comhéadan, cainníocht, agus riachtanais tionscadail. Is féidir le SKY-TDM cabhrú le comhoiriúnacht a fhíorú agus réiteach taispeána praiticiúil a fhorbairt do d’iarratas.
