Is scáileán tadhaill ciorclach 2.1-orlach é seo atá deartha go sonrach le haghaidh fearais tí cliste agus painéil rialaithe dlúth. Is féidir le SKY-TDM an scáileán tadhaill taispeána a shaincheapadh de réir struchtúr iarbhír do threalamh agus na ceanglais idirghníomhaíochta daonna-meaisín (HMI).
Tá rún de 480x480 ag an réiteach taispeána tadhaill ciorclach 2.1 orlach seo agus thart ar mhéid 56.18 x 59.71 x 2.26 milliméadar. Tá sé dlúth i struchtúr. Úsáideann sé an IC tiománaí ST7701 agus tacaíonn sé le comhéadan RGB (is féidir a shaincheapadh mar chomhéadan MIPI).
Soláthraímid réitigh taispeána saincheaptha chun freastal ar do chroí-riachtanais agus cabhróimid leat comhpháirteanna taispeána a chomhtháthú gan uaim i ndearadh tionsclaíoch iomlán do threalamh.
Tá taispeántais bhabhta ag éirí níos mó in ionad scáileáin cearnacha traidisiúnta i bhfearais tí cliste.
Dearadh Tionsclaíoch Gan uaim: Cuireann taispeántais ciorclach deireadh leis an gcoimhlint amhairc idir scáileán dronuilleogach agus na foirmeacha cuartha, sorcóireacha atá coitianta i meaisíní caife, purifiers aer, agus cainteoirí cliste. Comhtháthaíonn an scáileán isteach i scáthchruth an táirge seachas é a bhriseadh.
Athsholáthar Knob: Úsáideann go leor fearais fós snaidhmeanna rothlacha fisiceacha le haghaidh roghnú teochta, luas nó modha. Is féidir le taispeáint tadhaill ciorclach feidhm an knob a mhacasamhlú go digiteach le deilbhíní dinimiciúla, íogaireacht inchoigeartaithe, agus gan aon chaitheamh meicniúil, agus ag an am céanna níos mó faisnéise a thairiscint ná dhiailiú clóite.
Úsáid Níos Fearr ar Spás Dlúth: I bpainéil rialaithe beaga, seachnaíonn leagan amach ciorclach na limistéir choirnéil amú de scáileáin dronuilleogacha. Léarscáilíonn an t-eagar picteilín cearnach 480 × 480 go nádúrtha chuig limistéar féachana cruinn, ag baint úsáide as an réigiún taispeána atá ar fáil.
Fócas Amhairc níos Láidre: Tarraingíonn comhéadain ciorclach súil an úsáideora go lár an phainéil rialaithe, atá oiriúnach do phríomhfheidhmeanna mar thús / stad, coigeartú teochta, nó roghnú modha i meaisíní caife cliste agus fearais cistine.
Aeistéitic Chomhsheasmhach Trasna Línte Táirge: Is féidir le brandaí fearas caighdeánú a dhéanamh ar mhodúil taispeána ciorclach thar iltáirgí: meaisíní caife, íonaitheoirí aeir, meaisíní níocháin ag cruthú teanga dearaidh aontaithe agus ag an am céanna soláthar agus fardal a shimpliú.
Comhtháthú Tadhaill + Taispeána: In éineacht le nascáil optúil agus teagmháil PCAP, déantar taispeáint ciorclach ina phainéal tosaigh séalaithe, éasca le glanadh, atá ríthábhachtach le haghaidh fearais cistine atá faoi lé taise, ramhar agus glanadh laethúil.
Maidir le fearais tí cliste, i gcomparáid le struchtúir traidisiúnta aeir-bhearna, seachadann an Nascáil optúil éifeacht taispeána níos comhtháite, ag cur béime ar mhothú préimhe an táirge.
Tríd an painéal tadhaill a nascadh leis an taispeáint gan uaim, laghdaítear go héifeachtach leis an réiteach seo frithchaitheamh solais infheicthe de bharr na bearna aeir agus cuireann sé cosc ar dhul isteach taise i leibhéil éagsúla taise. Cruthaíonn sé dromchla tosaigh i bhfad níos glaine, rud a fhágann go bhfuil sé thar a bheith oiriúnach do tháirgí tí a bhfuil riachtanais aeistéitiúla éilitheacha acu.

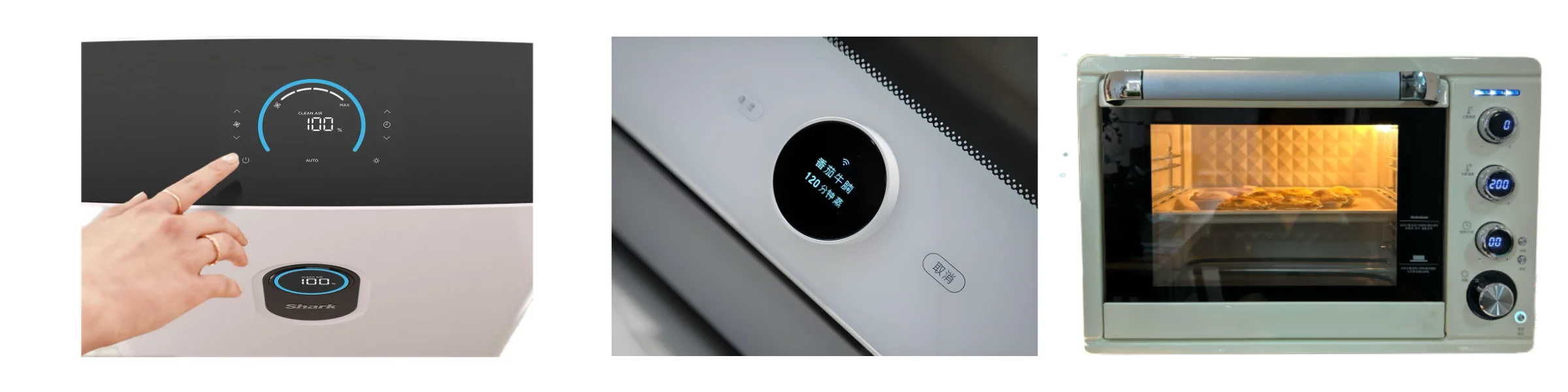

Is féidir an teicneolaíocht seo a chur i bhfeidhm go forleathan ar fud dearaí éagsúla fearas, mar shampla meaisíní caife cliste, purifiers aeir, fearais cistine, painéil rialaithe meaisín níocháin, agus oighinn chliste.
Featuring lorg meicniúil an-dlúth de díreach 56.18 × 59.71 × 2.26 mm, réiteach taispeáint tadhaill ciorclach 2.1 orlach oiriúnach go foirfe d'iarratais le srianta spáis inmheánacha dian. Seachadann a réiteach 480 × 480 comhéadan úsáideora cearnach a chomhtháthaíonn gan uaim isteach i gcomhthionól na bpainéal rialaithe dlúth.
Is féidir linn réitigh shaincheaptha a phlé lenár gcliaint bunaithe ar an sreabhadh oibre seo a leanas:
Méid Taispeána → Painéal Tadhaill → Gloine Clúdaigh → Lamination → Cumraíocht Chomhéadain → Struchtúr Meicniúil
D’fhéadfadh go mbeadh gá le toisí éagsúla scáileáin, cóimheasa gné, struchtúir gléasta, nó réitigh tadhaill atá oiriúnaithe do chásanna úsáide sonracha de dhíth ar thionscadail éagsúla. Dá bhrí sin, molaimid go mór forbairt saincheaptha a chomhtháthú le céim deartha luath do tháirge. Trí chumarsáid dhomhain maidir le do riachtanais shonracha, is féidir linn réitigh shaincheaptha níos fearr a sholáthar.
Tacaíonn an tionól réitigh taispeáint tadhaill ciorclach 2.1 orlach seo le comhéadan tadhaill I2C, rud a ligeann don fheidhm tadhaill a chomhtháthú gan uaim le máistirchóras rialaithe an chustaiméara.
I dtéarmaí feidhmíochta taispeána, tá gile 300 cd/m² ar an scáileán agus cóimheas codarsnachta 800:1. Cuireann sé uillinneacha féachana leathan suas le 80 ° i ngach treo, agus soláthraíonn sé roghanna le haghaidh comhéadain taispeána RGB agus MIPI araon.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | ATHDHÉANAMH | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | ATHDHÉANAMH | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0- G5 | R0-R5 | GND | TP-INT | TP- SDA | TP-SCL | TP-ATHShocraigh | TP- VCC | GND |
Leagann na tréithe sármhaithe seo bunús praiticiúil le haghaidh comhéadain idirghníomhacha fearais tí dlúth, ag freastal go hiomlán ar riachtanais idirghníomhaíochta daonna-meaisín (HMI).
Tá comhéadan taispeána uathúil agus dearadh tionsclaíoch ar leith ag gach feiste custaiméara. Chun freastal ar ár mbonn custaiméirí éagsúil, soláthraímid seirbhísí saincheaptha cuimsitheacha OEM agus ODM. Is féidir linn réitigh oiriúnaithe a phlé bunaithe ar do riachtanais shonracha, mar shampla painéil tadhaill saincheaptha, gloine clúdaigh saincheaptha, roghanna comhéadan éagsúla, cáblaí FPC saincheaptha, priontáil scáileáin síoda lógó, agus gile saincheaptha agus paraiméadair optúla.

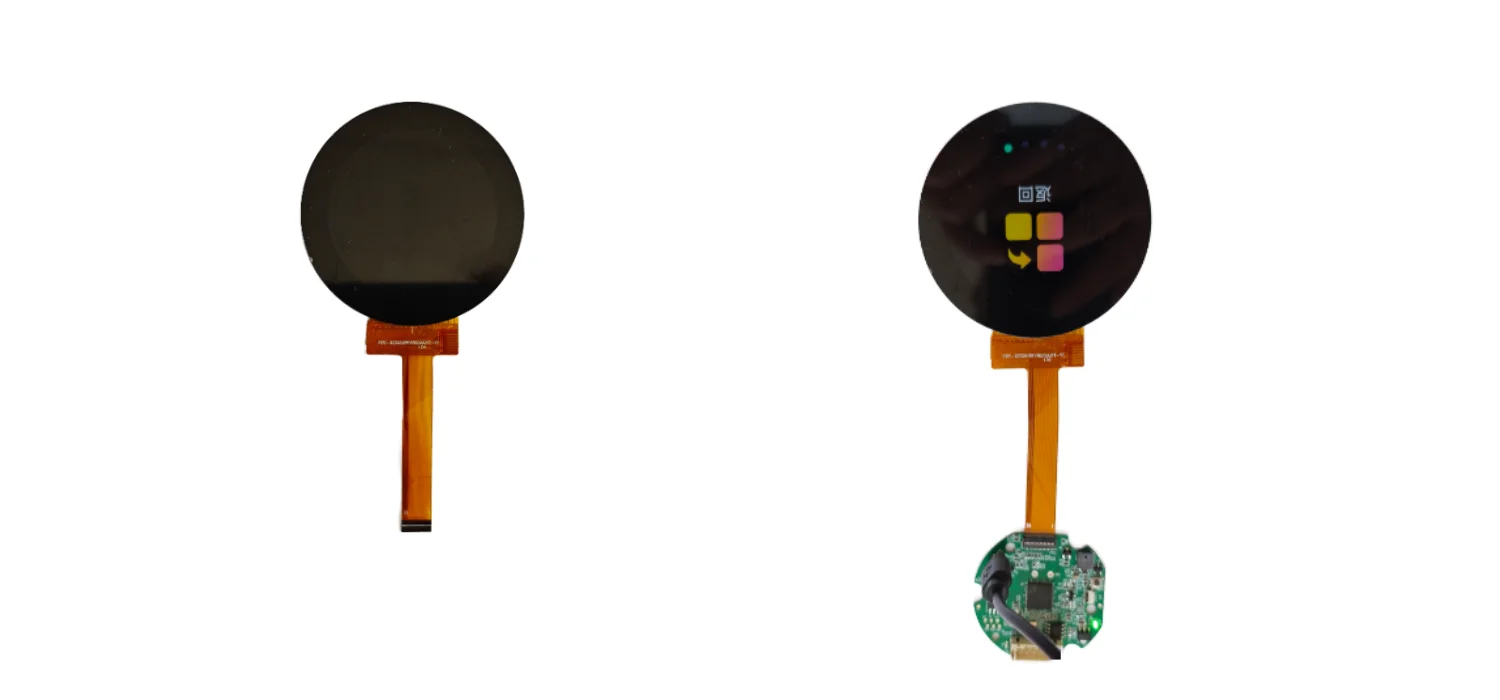

Chomh maith lenár réiteach taispeáint tadhaill ciorclach 2.1 orlach tagartha, cuirimid seirbhísí saincheaptha boird tiománaí taispeána comhtháite ar fáil freisin, lena n-áirítear roghanna cosúil le cláir calafoirt sraitheach.
Deimhniú 1.Requirement: Comhroinn do mhéid taispeána, réiteach, feidhm dteagmháil, agus spás suiteála.
Dearadh 2.Solution: Molaimid painéal tadhaill, clúdach gloine, agus cumraíocht comhéadan.
Forbairt 3.Sample: Tionól fréamhshamhail do bhailíochtú meicniúil agus leictreach.
Fíorú 4.Design: Comh-athbhreithniú ar oiriúnacht, feidhmíocht dteagmháil, agus éifeacht optúil.
Táirgeadh 5.Mass: Soláthar baisc cobhsaí le cigireacht iomlán roimh an loingsiú.
Moltar rannpháirtíocht luath: is féidir linn an tionól taispeána a oiriúnú do do dhearadh tionsclaíoch seachas do dhearadh a bhrú timpeall modúl caighdeánach.
Tá ár réitigh taispeána infheidhme go forleathan maidir le táirgí baile agus fearas cliste éagsúla, lena n-áirítear:
Meaisíní Cliste Caife: Soláthraíonn rialuithe tadhaill comhéadan úsáideora nua-aimseartha agus idirghníomhach.
Purifiers Aeir: Ceadaíonn tionóil taispeántais tadhaill dhlúth do choigeartú tapa ar fheidhmeanna éagsúla.
Fearais Chliste Cistine: I gcás táirgí cosúil le cócaireáin ríse, oighinn, agus cochaill raoin, cuirimid taispeántais tadhaill ar fáil le feidhmiúlacht knob rothlach.
Meaisíní Níocháin & Triomadóirí: Cumasaíonn taispeántais roghnú tapa clár níocháin agus triomú, agus léargas iomasach ar an stádas oibriúcháin a sholáthar.
Maidir leis na catagóirí fearas go léir a luaitear thuas, is féidir linn do riachtanais sonraíochta ar leith a chomhlíonadh.

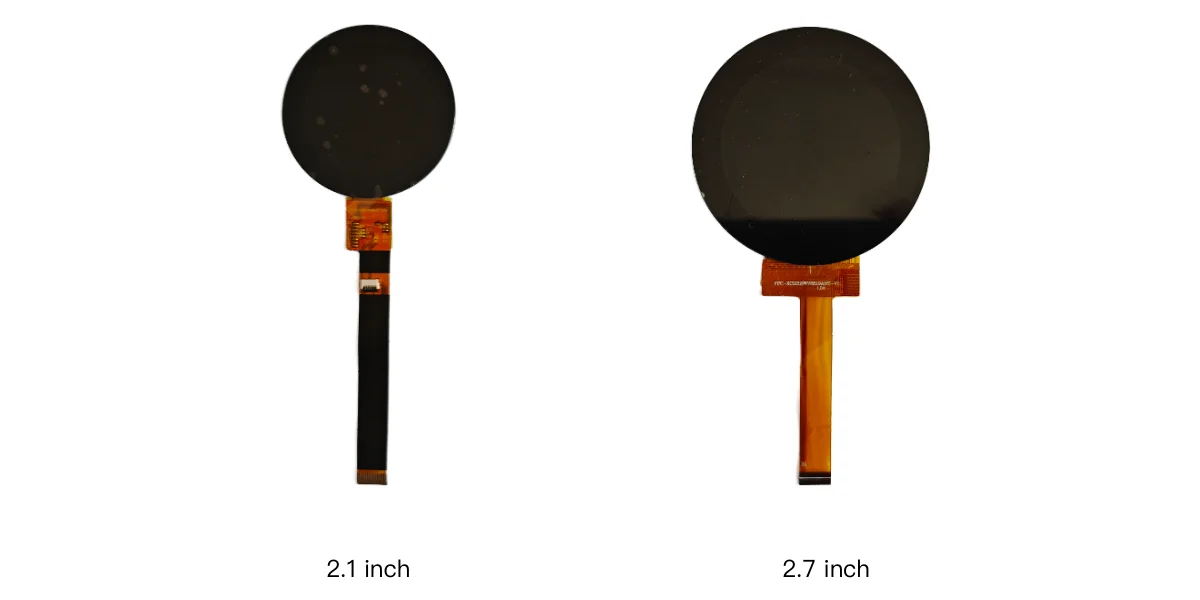

Ní féidir, cuirimid raon níos leithne roghanna ar fáil. Chomh maith leis an tionól 2.1-orlach, soláthraímid 1.6-orlach, 2.7-orlach, 5-orlach, agus méideanna eile. Braitheann an rogha sonrach ar do riachtanais táirge.
Tá. Is féidir painéil tadhaill a shaincheapadh go hiomlán chun freastal ar do chuid riachtanas, lena n-áirítear an cruth seachtrach, cóireálacha dromchla speisialta don ghloine chlúdaigh, dearadh cábla FPC, agus níos mó.
Tá. Is féidir linn an modúl LCD nó an painéal tadhaill a sholáthar ar leithligh. Tacaímid freisin le réiteach nach bhfuil ach an gloine clúdaigh lannaithe, gan an painéal tadhaill.
Tá. Tá an cineál taispeáint tadhaill dhlúth seo oiriúnach d'iarratais ar nós meaisíní caife cliste, purifiers aer, fearais cistine, agus críochfoirt rialaithe Chliste eile, faoi réir na gceanglas iarratais deiridh.
Tá. Is féidir le custaiméirí riachtanais shaincheaptha a phlé linn, lena n-áirítear méid taispeána, painéal tadhaill, clúdach gloine, lamination iomlán, cineál comhéadan, agus comhtháthú meicniúil.
Go hidéalach, cuir ar fáil le do thoil an méid scáileáin riachtanach, réiteach, feidhm tadhaill, toisí clúdach gloine, spás suiteála, riachtanais comhéadan, timpeallacht oibriúcháin, agus cainníocht mheasta. Ina theannta sin, bheadh sé an-tairbheach dár meastóireacht mheicniúil líníochtaí táirge nó comhaid tithíochta 3D a sholáthar.
Má tá fearas tí nua á fhorbairt agat, bheimis thar a bheith sásta páirt a ghlacadh ag tús na céime dearaidh chun do riachtanais táirge iomlána a mheas go cuimsitheach.
Is féidir le SKY-TDM oibriú go dlúth lenár gcustaiméirí chun riachtanais shonracha a mheas, lena n-áirítear méid taispeána, réiteach tadhaill, gloine clúdaigh, agus boird tiománaí saincheaptha. Cuidíonn an cur chuige comhoibríoch seo le táirge críochnaithe gan smál a chruthú, rud a sheachnaíonn an gá atá le comhréiteach a dhéanamh ar an dearadh foriomlán díreach chun freastal ar struchtúr caighdeánach mí-oiriúnach.
Ná bíodh drogall ort teagmháil a dhéanamh linn ag am ar bith chun do thionscadail atá le teacht a phlé.
